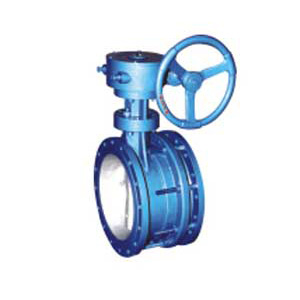

伸缩蝶阀用途及特点：

伸缩蝶阀适用于温度≤80℃，公称压力≤1.6Mpa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和节流介质的作用，具有补偿管道热胀冷缩的功能。其主要特点如下：

1、 设计新颖、合理、结构独特、重量轻、操作方便、启闭迅速；

2、 伸缩蝶阀除了能作调节和截流作用、补偿管道温差所产生的热胀冷缩功能外，还能为安装更滑、维修阀门提供方便；

3、 密封部位可调节更滑、密封性能可靠等特点。

伸缩蝶阀安装使用注意事项

伸缩蝶阀安装使用注意事项

1、 伸缩蝶阀在安装前必须平放，切勿随意磕碰。

2、 伸缩蝶阀出厂时结构长度为最小长度、安装时可拉至安装长度。

3、 当管道间长度超过伸缩阀安装长度时，请调整管道间隔，切勿强行拉伸缩阀，以免损坏伸缩阀。

4、 伸缩蝶阀可在任意位置安装，做温度补偿用时，在管道安装完成后，需沿管道轴线方向两端加支架，防止伸缩阀伸缩管拉出（如图1），支架的支承力按下列公式计算，运行时严禁将支架卸掉。

F>π/4*PS*DN2*(kgf)

式中：PS-管道试验压力： DN-管道直径

5、 伸缩蝶阀不做温度补偿时，只做安装更换、维修阀门方便用时，可用通螺栓限位，对称夹紧伸缩蝶阀以防止伸缩管拉出（见图2），损坏伸缩蝶阀及管道装置或建筑物。螺栓直径可按照法兰螺栓直径，其螺栓强度和承受试验压力及管道拉力，按上公式进行计算，运行时限位螺栓严禁卸掉（螺栓另配）

6、 管道施工现场严禁随意拆卸解体伸缩蝶阀。

7、 本伸缩蝶阀，加工精细，配合严密，请勿在现场随意反复拉长压短伸缩蝶阀。管道安装时，要求伸缩阀两端管道必须同心，管道上的两法兰面要求平行。

8、 法兰固定螺栓应对称紧固，请勿单边强行紧固法兰固定螺栓。

9、 伸缩管安装在阀门后。

10、伸缩阀伸缩部分不得安装在管道拐角处或管道末端。
