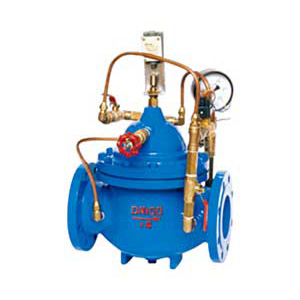

    700X型水泵控制阀

    水泵控制阀简介

    水泵控制阀就是水压控制的阀门,水泵控制阀由一个主阀及其附设的导管﹑导阀﹑针阀﹑球阀和压力表等组成。根据使用目的﹑功能及场所的不同可演变成遥控浮球阀﹑减压阀﹑缓闭止回阀﹑流量控制阀﹑泄压阀﹑水力电动控制阀、水泵控制阀等。本类阀门在管道中一般应当水平安装。



    水泵控制阀工作原理:

    当水泵工作阀门向下游供水时,点此导阀全开,针阀调至适当开度,上游水经针阀、单向阀进入主阀控制室,经电磁导阀流出,此时主阀控制室的压力保持主阀处于合适的开度,保持下游正常供水。当水泵停止工作时,电磁导阀先关闭,主阀控制室停止排水,控制室压力升高,主阀开始关闭。当关闭至90%时,主阀上部行程开关输出停泵信号,水泵停止运转。此时下游回水晶单向阀进入主阀控制室,控制室压力升高,主阀被关闭。



    水泵控制阀前要安装过滤器,并应便于排污的要求。



    水泵控制阀是一种利用水自润式阀体,无须另加机油润滑,如遇主阀内零部件损坏时,请按下列指示进行拆卸。(注:内阀内一般消耗损伤品为膜片和 ...

      但在工程中应用水力控制阀时,还存在一定误区,如阀的适用条件,阀的设计选用要求,安装要点等,为此,本文拟以 CECS 标准《水力控制阀应用设计规程》(送审稿)为基础,结合本人的体会来阐述上述诸方面的{TodayHot}问题。



    水泵控制阀设计选用要点

    ( 1 )工程式中应用的水泵控制阀是经过制造厂检验合格,各种标识齐全,技术资料符合要求的产品。

    ( 2 )根据功能要求,选择阀门种类,再根据管道输送介质、温度、建筑标准和业主 要要求 等,确定阀门的阀体和密封部位的材质。常用的阀 体材料有铸铁 、铜铁、铜、塑料等。常用的密封面和衬里材料有铜合金、塑料、钢、硬质合金、橡胶等。阀 体材料应与管道材料相匹配。

    ( 3 )阀门的压力有0.6、1.0、1.6、2.5和4.0MPa等不同级别,管道输送的介质,其工作压力应小于阀门的公称压力值。

    ( 4 )工程中水泵控制阀的设置应当有足够的空间,以便管理、操作、安装和维修,并应符合管路对阀门的要求。

    ( 5 )管路采用法兰连接时,应采用法兰连接的水力控制阀;管路采用沟槽式连接时,应采用沟槽式连接的水力控制阀。

    ( 6 )水泵控制阀应设置在介质单向流动的管路上。

    ( 7 )水泵控制阀主阀体上的箭头方向必须与管路系统流向一致。

    ( 8 )接水力控制阀管段不 应有气堵 、气阻现象。在管网最高位置 等存气段 应设置自动排气阀。

    ( 9 )阀门水平安装时,阀盖、阀杆应朝上。垂直安装时,阀盖、阀杆应朝外。

    ( 10 )阀门安装前应做强度和严密性试验。

    ( 11 )阀门的强度和严密性试验应符合以下规定。

    A、阀门的强度试验压力为公称压力的1.5倍;

    B、阀门的严密性试验压力为公称压力的1.5倍;

    C、试验压力在试验持续时间内应保持不变,且壳体填料及阀瓣密封面无渗漏;

    D、阀门试验持续时间按上表。



    水泵控制阀的变化

    在主阀不变的情况下,通过针形阀、先导阀及相应 控制系统,根据管网中不同的要求,可演变出几十种功能的阀门,除上述5种给水系统常用的以外尚有电动浮球阀、水力电动控制阀、电磁控制阀、流量控制阀、紧急关闭阀等。均有不同的设计选用要求和安装要求。

    由于水力控制阀在作用方式上利用介质自身压力及液压系统操作,并能自动控制,动作准确,性能可靠,故在建筑给水(含消防)系统中广泛应用。
