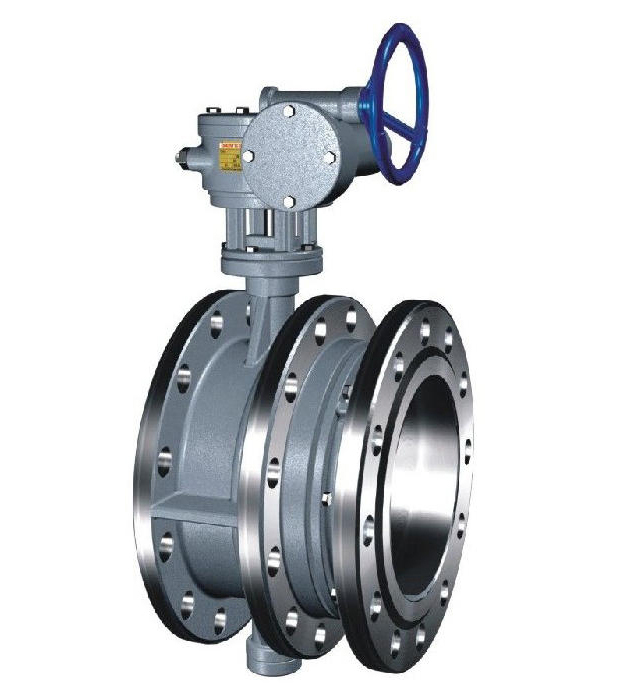

SD943H SD343H型伸缩蝶阀

添加时间：2020-06-17

硬密封伸缩蝶阀产品介绍：
硬密封伸缩蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。

硬密封伸缩蝶阀应用范围：
伸缩蝶阀作为一种用来实现管路系统通断及流量控制的部件，已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。
三偏心金属硬密封伸缩蝶阀的阀体和阀座为连体构件，阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上，这种蝶阀与传统蝶阀相比具有耐高温，操作轻便，启闭无磨擦，关闭时随着传动机构的力矩增大来补偿密封，提高了蝶阀的密封性能及延长使用寿命的优点，适用于耐高温、高压及耐腐蚀、抗磨损等行业。

硬密封伸缩蝶阀结构特点：
1、设计新颖、合理,结构独特,重量轻,操作方便,启闭快速;
2、硬密封伸缩蝶阀除了能作调节和截流作用,补偿管道温差产生的热胀冷缩功能外,还能为安装更换、维修阀门提供方便;
3、密封部位可调节更换,密封性能可靠.

伸缩蝶阀标准规范：
设计制造标准：GB/T 12238-2008、JB/T 8527-1997
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

伸缩蝶阀零件材料与工况：

零件名称	材料
阀体	WCB、QT450-10、不锈钢
蝶板	WCB、QT450-10、不锈钢
阀轴	2Cr13不锈钢
密封圈	橡胶
填料	柔性石墨

DS342H/Y-6/10/16C伸缩蝶阀主要连接尺寸：

公称通径 DN		外形尺寸(参考值)							法兰尺寸和螺栓孔尺寸(标准值)
公称通径 DN		H	H1	最大长度	最小长度	设计长度 L	A	B	O．6MPa				1．OMPa				1.6MPa
毫米	英寸	H	H1	最大长度	最小长度	设计长度 L	A	B	D	D1	D2	n．d	D	D1	D2	n．d	D	D1	D2	n-d
50	2	80	309	169	142	150	180	200	140	110	88	4.14	165	125	99	4-18	165	125	99	4-18
65	21/2	95	337	186	159	170	180	200	160	130	108	4.14	185	145	118	4-18	185	145	118	4-18
80	3	98	347	194	167	180	180	200	190	150	124	4.18	200	160	132	8-18	200	160	132	8-18
100	4	114	373	219	188	190	180	200	210	170	144	4.18	220	180	156	8-18	220	180	156	8-18
125	5	128	405	225	195	200	180	200	240	200	174	8.18	250	210	184	8-18	250	210	184	8-18
150	6	139	440	240	205	210	270	280	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	8	174	612	259	219	230	400	425	320	280	254	8-8	340	295	266	8-22	340	295	266	12-22
250	10	215	693	384	239	250	400	425	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	12	245	747	309	259	270	450	560	440	395	363	12-22	445	400	370	12-22	460	410	370	12.26
350	14	270	802	328	275	290	450	560	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400	16	305	991	347	287	310	535	580	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	18	325	1037	378	318	330	535	580	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500	20	360	1127	399	339	350	535	580	645	600	568	16-22	670	620	582	20-26	715	650	609	20-33
600	24	445	1377	430	362	390	570	660	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700	28	505	1496	469	399	430	750	550	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800	32	560	1584	529	454	470	750	550	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
900	36	630	1676	569	494	510	750	550	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	40	680	1760	608	534	550	900	750	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42
1200	48	795	2018	720	614	630	1000	925	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48
1400	56	900	2363	747	665	710	1000	925	1620	1560	1510	36-36	1675	1590	1530	36-42	1685	1590	1530	36-48
1600	64	1100	2723	850	745	790	1000	925	1820	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-56
1800	72	1124	2844	920	820	870	1100	980	2045	1970	1718	44-39	2115	2020	1950	44-48	2130	2020	1950	44-56
2000	80	1292	3127	1010	900	950	1100	980	2265	2180	2125	48-42	2325	2230	2150	48-48	2345	2230	2150	48-62

伸缩蝶阀安装使用注意事项
1、硬密封伸缩蝶阀在安装前必须平放，切勿随意磕碰。
2、伸缩蝶阀出厂时结构长度为最小长度，安装时，拉至安装长度(即设计长度)。
3、当管道问长度超过伸缩阀安装长度时，请调整管道间隔，切勿强行拉伸缩阀，以免损坏伸缩阀。
4、伸缩蝶阀可在任意位置安装，做温度补偿用时，在管道安装完成后，需沿管道轴线方向两端加支架，防止伸缩阀伸缩管拉出(见下图1)，支架的支承力按下列公式计算，运行时严禁将支架卸掉。F>π/4三PS•DN•(kgf) 式中： PS-管道试验压力，DN-管道直径
5、伸缩蝶阀不做温度补偿时，只做安装更换、维修阀门方便用时，可用通螺栓限位，对称夹紧伸缩蝶阀以防止伸缩管拉出(见下图2)，损坏伸缩蝶阀及管道装置或建筑物。螺栓直径可按照法兰螺栓直径，其螺栓强度和承受试验压力及管道拉力，按上公式进行计算，运行时限位螺栓晋严禁卸掉 (螺栓另配)
6、管道施工现场严禁随意拆卸解体硬密封伸缩蝶阀。
7、硬密封伸缩蝶阀，加工精细，配合严密，请勿在现场随意反复拉长压短伸缩蝶阀。管道安装时，要求伸缩阀两端管道必须同心，管道上的两法兰面要求平行。
8、法兰固定螺栓应对称紧固，请勿单边强行紧固法兰固定螺栓。
9、伸缩管安装在阀门后。
