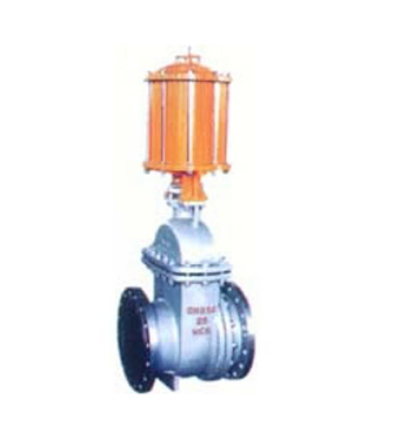

    PZ641H型 气动排渣闸阀

    产品说明

    PZ641H 型PN16~PN63 气动钢制排渣闸阀:气动、法兰连接、明杆楔式刚性单闸板,阀座密封面材料为碳素钢堆焊铁基合金,公称压力PN16~PN63,阀体材料为碳素钢的排渣闸阀。

    产品性能参数

    PZ641H 型 PN16~PN63 气动钢制排渣闸阀主要性能参数

    型号

    PN

    工作压力/MPa

    适用温度/

    适用介质

    PZ641H-16C

    16

    1.6

    ≤100

    灰渣水混合物(灰水比1:1:5 最大粒度≤50毫米)

    PZ641H-25

    25

    2.5

    PZ641H-40

    40

    4.0

    PZ641H-63

    63

    6.3

    产品零部件材料

    PZ641H 型PN16~PN63 气动钢制排渣闸阀零部件材料



    型号

    材料



    阀体、阀盖

    闸板

    阀体密封圈

    阀杆

    垫片

    填料



    PZ641H-16C

    碳素钢

    碳素钢堆焊铁基合金

    铬不锈钢

    橡胶石棉板

    石棉石墨



    PZ641H-25



    PZ641H-40



    PZ641H-63



    产品外形及结构尺寸

    PZ641H-16C 型气动钢制排渣闸阀主要外形及结构尺寸(mm

    DN

    L

    D

    D1

    D2

    z×Φd

    b

    f

    H3

    H2

    H

    H1

    重量/kg

    100

    300

    220

    180

    158

    8×Φ18

    24

    3

    265

    120

    715

    840

    195

    150

    350

    285

    240

    212

    8×Φ22

    28

    3

    290

    162

    945

    1205

    258

    200

    400

    340

    295

    268

    12×Φ22

    30

    3

    307

    200

    1245

    1545

    344

    250

    450

    405

    355

    320

    12×Φ26

    32

    3

    454

    220

    1550

    1850

    438

    300

    500

    460

    410

    370

    12×Φ26

    34

    4

    610

    260

    1620

    1980

    630

    350

    550

    520

    470

    430

    16×Φ26

    38

    4

    630

    290

    1690

    2045

    821

    400

    600

    580

    525

    480

    16×Φ30

    40

    4

    645

    338

    1805

    2205

    940

    450

    650

    640

    585

    532

    20×Φ30

    40

    4

    675

    360

    2015

    2466

    1019

    500

    700

    715

    650

    585

    20×Φ33

    42

    4

    695

    400

    2115

    2615

    1138



    PZ641H-25 型气动钢制排渣闸阀主要外形及结构尺寸(mm

    DN

    L

    D

    D1

    D2

    z×Φd

    b

    f

    H3

    H2

    H

    H1

    重量/kg

    150

    350

    300

    250

    212

    8×Φ26

    30

    3

    275

    132

    720

    860

    226

    200

    400

    360

    310

    278

    12×Φ26

    34

    3

    300

    200

    950

    1240

    298

    250

    450

    425

    370

    335

    16×Φ30

    36

    3

    318

    220

    1250

    1580

    394

    300

    500

    485

    430

    390

    16×Φ30

    40

    4

    464

    260

    1550

    1890

    498

    350

    550

    555

    490

    450

    16×Φ33

    40

    4

    630

    290

    1630

    2070

    700

    400

    600

    620

    550

    505

    16×Φ36

    40

    4

    650

    338

    1706

    2265

    901

    450

    650

    670

    600

    555

    20×Φ36

    42

    4

    665

    360

    1740

    2525

    4036

    500

    700

    730

    660

    615

    20×Φ36

    44

    4

    695

    400

    2045

    2685

    1119

    600

    800

    845

    770

    720

    20×Φ39

    46

    4

    710

    437

    2165

    2740

    1238



    PZ641H-40 型气动钢制排渣闸阀主要外形及结构尺寸(mm

    DN

    L

    D

    D1

    D2

    z×Φd

    b

    f

    H3

    H2

    H

    H1

    重量/kg

    150

    450

    300

    250

    104

    8×Φ26

    32

    3.5

    285

    184

    740

    880

    256

    200

    550

    375

    320

    260

    12×Φ30

    38

    3.5

    310

    224

    970

    1260

    328

    250

    650

    450

    385

    313

    12×Φ33

    38

    3.5

    627

    245

    1270

    1600

    424

    300

    750

    545

    450

    364

    16×Φ33

    42

    3.5

    474

    276

    1580

    1920

    538

    350

    850

    580

    510

    422

    16×Φ36

    48

    4

    640

    310

    1660

    2100

    740

    400

    950

    660

    585

    172

    16×Φ39

    52

    4

    660

    340

    1746

    2295

    750



    PZ641H-63 型气动钢制排渣闸阀主要外形及结构尺寸(mm

    DN

    L

    D

    D1

    D2

    z×Φd

    b

    f

    H3

    H2

    H

    H1

    重量/kg

    150

    450

    345

    280

    204

    8×Φ33

    36

    3.5

    295

    184

    760

    900

    286

    200

    550

    415

    345

    260

    12×Φ36

    42

    3.5

    320

    224

    990

    1280

    358

    250

    650

    470

    400

    313

    12×Φ36

    42

    3.5

    339

    245

    1290

    1630

    454

    300

    740

    430

    460

    364

    16×Φ36

    46

    3.5

    584

    276

    1610

    14950

    478

    350

    850

    600

    525

    422

    16×Φ39

    50

    4

    650

    310

    1690

    2140

    780

    400

    950

    670

    585

    472

    16×Φ42

    60

    4

    670

    340

    1776

    2345

    811



    产品外形及结构尺寸示意图
