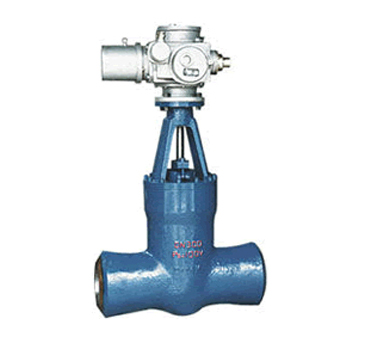

Z961Y-P54型 高温高压电动电站闸阀
Z961Y-P54型 高温高压电动电站闸阀
产品说明
Z961Y-P54100V、Z961Y-P54140V、Z961Y-P54170V 型高温高压电动电站闸阀：电动、对接焊连接形式、明杆楔式刚性单闸板，阀座密封面材料为铬钼钒钢堆焊钴铬钨合金，工作压力10MPa~17MPa，阀体材料为铬钼钒钢的高温高压电站闸阀。
产品性能参数
|
Z961Y-P54100V、Z961Y-P54140V、Z961Y-P54170V 型高温高压电动电站闸阀主要性能参数 |
|||
|
型号 |
工作压力/MPa |
适用温度/℃ |
适用介质 |
|
Z961Y-P54100V |
10 |
≤540 |
水、蒸汽等 |
|
≤570 |
|||
|
Z961Y-P54140V |
14 |
≤540 |
|
|
≤570 |
|||
|
Z961Y-P54170V |
17 |
≤540 |
|
|
≤570 |
|||
产品零部件材料
|
Z961Y-P54100V、Z961Y-P54140V、Z961Y-P54170V 型高温高压电动电站闸阀零部件材料 |
|||||
|
型号 |
材料 |
|
|||
|
阀体、阀盖 |
闸板 |
阀座 |
阀杆 |
|
|
|
Z961Y-P54100V |
铬钼钒钢 |
铬钼钒钢堆焊钴铬钨 |
铬钼钒钢堆焊钴铬钨 |
渗氟钢 |
|
|
Z961Y-P54140V |
|
||||
|
Z961Y-P54170V |
|
||||
产品外形及结构尺寸
|
Z961Y-P54100V 型高温高压电动电站闸阀主要外形及结构尺寸（mm） |
|||||||
|
DN |
L |
d |
H |
L1 |
D0 |
转矩/N·m |
重量/kg |
|
125 |
600 |
100 |
1036 |
- |
- |
970 |
308 |
|
150 |
700 |
155 |
1392 |
1052 |
305 |
1800 |
500 |
|
175 |
759 |
175 |
1485 |
1052 |
305 |
2700 |
664 |
|
225 |
850 |
200 |
1650 |
1052 |
305 |
2700 |
867 |
|
250 |
900 |
222 |
1795 |
1154 |
458 |
1800 |
1203 |
|
300 |
1254 |
294 |
2080 |
1154 |
458 |
2000 |
2125 |
|
Z961Y-P54140V 型高温高压电动电站闸阀主要外形及结构尺寸（mm） |
|||||||
|
DN |
L |
d |
H |
L1 |
D0 |
转矩/N·m |
重量/kg |
|
100 |
458 |
105 |
870 |
911 |
305 |
970 |
257 |
|
125 |
600 |
132 |
1115 |
911 |
305 |
970 |
350 |
|
150 |
700 |
183 |
1390 |
1052 |
305 |
1200 |
500 |
|
175 |
750 |
175 |
1485 |
1052 |
458 |
1800 |
664 |
|
225 |
850 |
217 |
1650 |
1052 |
458 |
2700 |
960 |
|
250 |
900 |
261 |
1795 |
1154 |
458 |
4000 |
1203 |
|
300 |
1300 |
305 |
1700 |
1378 |
610 |
4000 |
2180 |
|
350 |
1550 |
338 |
715 |
2536 |
610 |
5800 |
5591 |
|
Z961Y-P54170V 型高温高压电动电站闸阀主要外形及结构尺寸（mm） |
|||||||
|
DN |
L |
d |
H |
L1 |
D0 |
转矩/N·m |
重量/kg |
|
100 |
550 |
105 |
140 |
911 |
305 |
970 |
257 |
|
125 |
600 |
124 |
1115 |
1052 |
305 |
1200 |
350 |
|
150 |
700 |
150 |
1390 |
1052 |
305 |
2000 |
520 |
|
175 |
750 |
175 |
1485 |
1052 |
458 |
2000 |
680 |
|
225 |
850 |
217 |
1650 |
1052 |
458 |
2700 |
990 |
|
300 |
1397 |
265 |
2265 |
1378 |
610 |
4000 |
2632 |
|
350 |
1550 |
368 |
2536 |
1378 |
610 |
5800 |
2600 |
