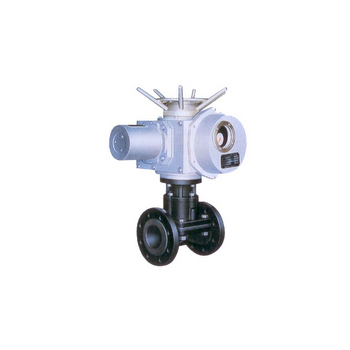

G641F4衬氟电动隔膜阀
G641F4衬氟电动隔膜阀
G641F4衬氟电动隔膜阀
一、G641F4衬氟电动隔膜阀简介：
G641F4衬氟电动隔膜阀附装反馈信号、限位器或定位器,以适应自控、程控或调节流量的需要；气动隔膜阀的反馈信号采用无触点传感技术气动隔膜阀采用薄膜式气缸替代活塞式气缸，排除了活塞环易损漏而导致无法启闭阀门的弊端；当气源发生故障时，可操作手轮使阀门开启。结构简单、流体阻力小、流通能力较同规格的其他类型阀大;无泄漏，能用于高粘度及有悬浮颗粒介质的调节。隔膜把介质与阀杆上腔隔离，所以没有填料介质也不会外漏。的结构简单、流体阻力小、流通能力较同规格的其他类型阀大;无泄漏，能用于高粘度及有悬浮颗粒介质的调节。隔膜把介质与阀杆上腔隔离，所以没有填料介质也不会外漏。
二、G641F4衬氟电动隔膜阀执行标准：
1、设计与制造：GB12239或BS5156
2、结构长度按：GB12221或BS5156
3、法兰连接尺寸：GB4216.4或BS4504
4、试验与检验按：GB/T13927或BS5156
三、G641F4衬氟电动隔膜阀零部件：
|
零件名称 |
阀体 |
阀瓣、阀盖 |
气缸、气缸盖 |
螺杆、阀杆、活塞 |
隔膜 |
|
材料 |
HT200衬氟塑料、衬橡胶 |
HT200 |
HT200 |
35 |
氟丁橡胶、氟塑料 |
四、G641F4衬氟电动隔膜阀外形尺寸：
| 型号 | 公称通径DN（㎜） | 尺寸（mm） | 电动装置（㎜） |
质量 （㎏） |
||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | D1 | D | n-d | H1 | D0 | 耗电量㎝2 | 电源压力MPa | |||
| G6B41WJFS-6 | 25 | 145 | 85 | 115 | 4-13．5 | 306 | 120 | 2．395×102 | 0．4 | 7．5 |
| 32 | 160 | 100 | 140 | 4-17．5 | - | 140 | 6．082×102 | 0．4 | 14．3 | |
| 40 | 180 | 110 | 150 | 4-17．5 | 415 | 140 | 6．082×102 | 0．4 | 16．5 | |
| 50 | 210 | 125 | 165 | 4-17．5 | 458 | 160 | 1．235×102 | 0．4-0．5 | 24 | |
| 65 | 250 | 145 | 180 | 4-17．5 | - | 160 | 3．725×103 | 0．4-0．5 | 30 | |
| 80 | 300 | 160 | 200 | 4-17．5 | 642 | 200 | 3．725×103 | 0．4-0．5 | 51 | |
