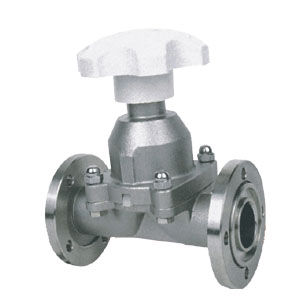

GM高真空隔膜阀
GM高真空隔膜阀
一、产品概述:
GM高真空隔膜阀是利用阀杆将橡胶膜直接压在阀座上,用来截止或接通真空系统。采用连接形式有活套法兰连接、快卸法兰连接、焊接式连接。焊接式连接又分焊接式I型连接〔即两端焊接〕,焊接式II型连接〔即 一端焊接,另一端插入〕。阀门适用的工作介质为空气及非腐蚀性气体。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。
二、产品特点:
1、结构紧凑、简单、体积小、外形美观;
2、开关有导向、运动平稳;
3、关闭力矩小、寿命长,≥3万次;
4、膜片压紧可自动调整,受压均匀, 密封可靠;
5、膜片装入阀芯采用推入式,更换方便;
三、技术参数:
(1)、产品型号:GM
(2)、适用范围:0.6×106~1.3×10-4
(3)、产品别名:法兰高真空隔膜阀
(4)、连接形式:法兰、焊接
(5)、公称通径:10-50 mm
(6)、适用介质:乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域
(7)、适用温度:-25~+80℃
(8)、主体材质:不锈钢
(9)、主要零件材料:①、阀体、阀板、阀杆:不锈钢 ②、隔膜:硅橡胶、氟橡胶
四、连接尺寸:
活套法兰连接
型号 |
DN |
Do |
D |
n-φc |
W |
H/H1 |
L |
GM-10 |
10 |
40 |
55 |
4-φ6.6 |
65 |
89/99 |
75 |
GM-16 |
16 |
45 |
60 |
4-φ6.6 |
80 |
89/99 |
108 |
GM-20 |
20 |
50 |
65 |
4-φ6.6 |
80 |
91/102 |
118 |
GM-25 |
25 |
55 |
70 |
4-φ6.6 |
80 |
110/123 |
120 |
GM-32 |
32 |
70 |
90 |
4-φ9 |
80 |
129/138 |
146 |
GM-40 |
40 |
80 |
100 |
4-φ9 |
120 |
139/159 |
150 |
GM-50 |
50 |
90 |
110 |
4-φ9 |
120 |
159/186 |
180 |
