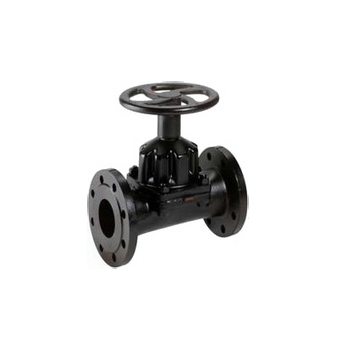

G41J法兰衬胶隔膜阀
G41J法兰衬胶隔膜阀
G41J法兰衬胶隔膜阀
一、产品概述：
G41J法兰衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。衬胶隔膜阀的启闭是依靠旋转手轮而达到的。本阀在阀盖上端标有可窥见阀门处启或闭位置的显示色别，以指示阀门的启闭行程。当顺时针放置手轮时，手轮即下移，阀瓣随之带动隔膜下降使通路截断；反之则阀门即开启，色别随之显露。主要用来改变通路断面和介质流动方向，具有导流、截止、调节、节流、止回、分流或溢流等功能。
二、产品特点：
1、隔膜可更换，维护费用低。
2、没有填料函，因此没有外漏。
3、流线型的流道，使得压力损失小。
4、弹性密封的开闭件，确保没有内漏。
5、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀。
6、由於密封件为富有弹性的橡胶隔膜。因此还具有较好的密封性和最小的关闭力。
7、视胶隔膜阀的阀体内腔表面视复有厅供选择的多种橡胶。因此具有优越的耐腐蚀的特点。
三、性能参数：
|
型号 |
公称通径DN（mm） |
工作压力WP（Mpa） |
试验压力（Mpa） |
试验温度（℃） |
|
|
密封 |
强度 |
||||
|
G41J W-16 |
20-50 |
1.6 |
1.76 |
2.4 |
常温 |
|
G41J W-10 |
65-200 |
1.0 |
1.1 |
1.5 |
|
公称通径
标准值
参考值
DN(mm)
NPS(inch)
L
D
D1
D2
f
b
Z-фd
d0
H
H1
WT(kg)
PN0.6MPa / PN1.0MPa
15
1/2
125
95
65
45
2
14
4-ф14
100
105
110
3.5
20
3/4
135
105
75
55
2
16
4-ф14
100
115
125
4
25
1
145
115
85
65
2
16
4-ф14
120
120
135
5.5
32
11/4
160
135
100
78
2
18
4-ф18
120
125
150
8
40
11/2
180
145
110
85
3
18
4-ф18
140
135
175
11
50
2
210
160
125
100
3
20
4-ф18
140
155
195
14
65
21/2
250
180
145
120
3
20
4-ф18
200
170
200
23
80
3
300
195
160
135
3
22
4-ф18
200
200
255
29
100
4
350
215
180
155
3
22
8-ф18
280
270
325
46
125
5
400
245
210
185
3
24
8-ф18
320
335
405
70
150
6
460
280
240
210
3
24
8-ф23
320
370
450
95
200
8
570
335
295
265
3
26
8-ф23
400
480
600
170
250
10
680
390
350
320
3
28
12-ф23
500
545
620
270
300
12
790
435
395
362
4
24
12-ф23
500
585
680
320
