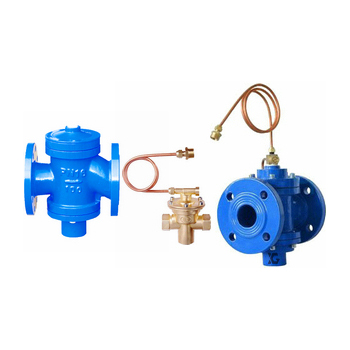

ZYC-16C/Q自力式压差控制阀 动态平衡阀
ZYC-16C/Q自力式压差控制阀 动态平衡阀
自力式压差控制阀概述：
ZYC型自力式压差控制阀，是一种利用介质自身的压力变化进行自我控制而保持流经该被控系统介质压差不变的节能产品。适用于供暖方式采用双管系统的压差控制，保证系统的压差基本不变，减低噪音，平衡阻力，消除热网的水力失调。
自力式压差控制阀工作原理：
现以安装在回水管道上的ZYC型自力式压差控制阀为例说明工作原理。当供水压力p1增大或减小时，信号由连接管传如膜片上腔，带动阀芯下移，使阀座的流通面积减小或增大。P2-P3也增大或减小，直到P1-P2保持原值恒定。当回水压力P3增大或减小的瞬间同阀座流向出口的流速降低或升高，膜片下压力P2也在这个瞬间增高或降低，带动阀芯上移或下移，知道膜片的受力重新平衡，P2恢复原值，P1-P2保护原值恒定，从而保证了被控系统的供回水间压差基本不变。
自力式压差控制阀主要外型尺寸：
|
DN（mm） |
连接方式 |
L（mm) |
H |
H1 |
流量m3/h |
适用介质 |
介质温度 |
|
15 |
螺纹 |
110 |
72 |
98 |
0.2-1 |
水 |
0～80℃s |
|
20 |
110 |
72 |
98 |
0.3-1.5 |
|||
|
25 |
115 |
82 |
102 |
0.5-2 |
|||
|
32 |
法兰 |
160 |
91 |
94 |
1-4 |
||
|
40 |
200 |
147 |
112 |
1.5-6 |
|||
|
50 |
215 |
120 |
112 |
2-8 |
|||
|
65 |
220 |
125 |
120 |
3-12 |
|||
|
80 |
275 |
188 |
133 |
5-20 |
|||
|
100 |
290 |
208 |
160 |
10-52 |
|||
|
125 |
310 |
226 |
175 |
15-45 |
|||
|
150 |
350 |
258 |
195 |
30-80 |
|||
|
200 |
430 |
301 |
230 |
40-180 |
|||
|
250 |
520 |
367 |
265 |
100-300 |
|||
|
300 |
635 |
430 |
300 |
150-500 |
|||
|
350 |
670 |
504 |
340 |
200-700 |
