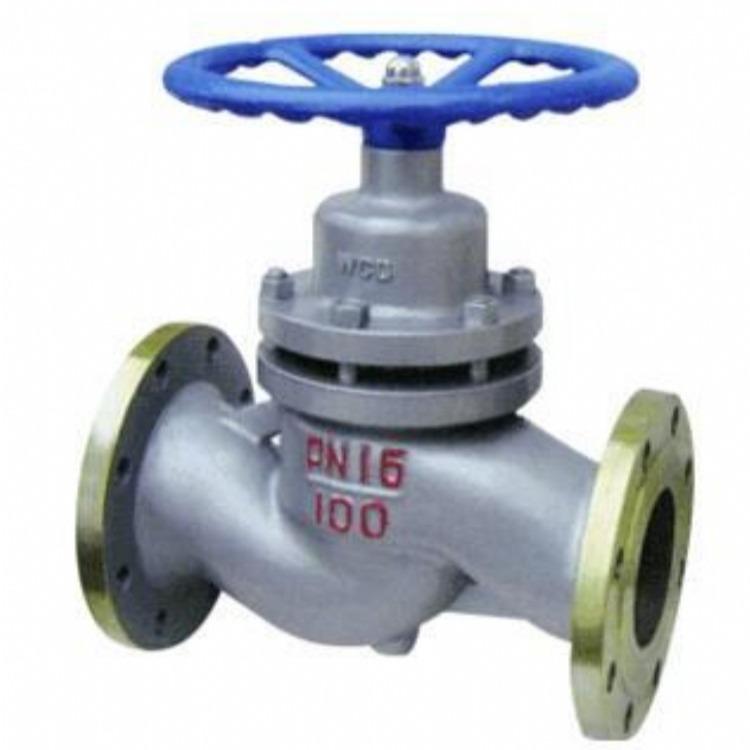

U41SM柱塞阀

添加时间：2020-06-17

一、U41SM柱塞阀结构及特点：

　　柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密环、手轮等零件组成。当手轮旋转时，通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。
在阀门中柱塞与密封环间采用过盈配合，通过调节压盖中法兰螺栓，使密封环压缩所产品生的侧向力与阀体中孔面及柱塞外圆密封，从而保证了阀门的密封性，杜了内泄漏、同时阀门开启矩小、能实现阀门的迅速开启和关闭。
由于密封环采用回弹性强、耐磨性高的无毒新型密封材料，具有经受长期高温、高压而不丧失弹性，所以密封性能可靠，经久耐用。

二、U41SM柱塞阀参数和性能指标：

型号公称压力（Mpa）试验压力（Mpa）工作温度适用介质强度密封U41S-161.62.41.76-20-250°C瞬时≤３００°C水、蒸气、油品、氨、醋酸铜氨液及酸性介质等U41S-252.53.752.75U41S-404.06.04.4

三、U41SM柱塞阀主要零件材料：

序号	零件名称	灰铸铁	铸钢	不锈钢
序号	零件名称	Z	C
1	阀体阀盖	HT200	WCB	ZG1Cr18Ni9Ti
2	柱塞	ZG1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni9Ti
3	阀杆	45	45	1Cr18Ni9Ti
4	密封环	聚四氟乙烯+石墨+高弹性胶（8202型）

四、U41SM-柱塞阀主要外形尺寸：

型号	公称通径DN	L	D	D1	D2	f		z-фd	Do	H	H1	W(kg)
U41S-16-16C	15	130	95	65	45	2	14	4-14	80	116	144	2.8
	20	150	105	75	55		16		80	142	176	5
	25	160	115	85	65		16		100	163	205	6.5
	32	180	135	100	78		18	4-18	120	182	227	8.5
	40	200	145	110	85	3	18		180	210	260	12
	50	230	160	125	100		20		180	230	286	17
	65	290	180	145	120		20		200	250	310	22
	80	310	195	160	135		22	8-18	240	269	340	30
	100	350	215	180	155		24		240	278	356	41
	125	400	245	210	185		26		375	332	440	70
	150	480	280	245	210		28	8-23	375	434	562	90
	200	600	335	295	265		30	12-23	460	498	660	120
	250	730	405	335	320		32	12-25		540	720	220
	300	850	460	410	375	4	34	12-25		650	850	340
