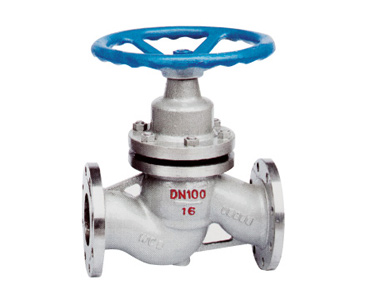

U41柱塞截止阀
U41柱塞截止阀
本阀门适用于工作温度≤200℃的水、蒸汽、油品等介质的管路上，作启闭用。
主要性能规范
|
公称压力 |
16 |
25 |
|
|
试验压力 |
强度 |
2.4 |
3.8 |
|
密封 |
1.8 |
2.8 |
|
|
适用温度 |
≤200 |
||
|
适用介质 |
水，蒸汽，油品等 |
||
主要零件材料
|
零件名称 |
阀体，阀座 |
阀杆，柱塞 |
密封圈 |
|
U41F-16Q U41F-250 |
球磨铸铁 |
2Cr13 |
PTFE |
|
U41F-16C U41F-25 |
WCB |
主要外形尺寸、连接尺寸及重量
|
公称压力 |
图中符号 |
公称尺寸 |
|||||||||||
|
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||
|
16/25 |
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
H1 |
160 |
170 |
195 |
220 |
252 |
272 |
315 |
345 |
397 |
567 |
665 |
740 |
|
|
H |
135 |
141 |
160 |
182 |
209 |
225 |
257 |
280 |
318 |
485 |
566 |
621 |
|
|
D0 |
120 |
120 |
120 |
180 |
180 |
180 |
240 |
240 |
240 |
280 |
280 |
280 |
|
|
重量（kg） |
3/4 |
4/4 |
5/6 |
7/8 |
10/12 |
13/15 |
25/28 |
30/55 |
40/45 |
61/68 |
85/96 |
135/155 |
|
