UJ41H拄塞截止阀
UJ41H拄塞截止阀

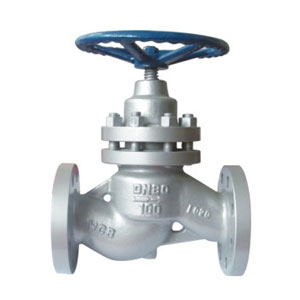

一、UJ41H柱塞截止阀产品简介：
UJ41H柱塞截止阀，阀门型号。由于密封环采用回弹性强，耐磨性高的新型密封材料，所以密封可靠，经久耐用。从而提高了柱塞截止阀的使用寿命。柱塞截止阀结合柱塞阀的无泄漏有点和截止阀启闭快的特点，成为一种结构新颖，用途广泛的新产品。柱塞截止阀是由阀体、阀盖、阀杆、柱塞、 导向环、密封圈、手轮等零部件组成。
二、UJ41H柱塞截止阀特点：
当旋转手轮时，通过阀杆带动柱塞沿导向环上下运动，使柱塞端部斜锥面与阀座锥面分离或吻合完成阀门的开启或关闭。 在阀门中柱塞与密封圈之间采用过盈配合,通过调节中法兰螺栓把紧力，使密封圈压缩所产生的侧向力与阀体中孔面及柱塞外圆密封，从而保证了阀门的密封性，杜绝了外泄漏。
三、UJ41H柱塞截止阀性能范围:
|
阀体材料 |
适用温度 |
适用介质 |
压力范围 |
|
铸钢 |
<425℃ |
水、蒸汽、石油产品 |
PN1.6～1.6MPa |
|
不锈钢 |
<300℃ |
硝酸、醋酸 |
通径范围 |
|
含钼不锈钢 |
<300℃ |
氢、氧、尿素等 |
DN15～300mm |
|
蒙乃尔 |
<300℃ |
氢氟酸等 |
|
四、UJ41H柱塞截止阀产品尺寸:
|
公称通径 DN(mm) |
主要尺寸及连接尺寸 (mm) |
重量 |
||||||||
|
L |
D |
D1 |
D2 |
|
Z-出d |
H～ |
H1～ |
D0 |
(kg) |
|
|
15 |
130 |
95 |
65 |
45 |
14 |
4-φ14 |
145 |
157 |
100 |
35 |
|
20 |
150 |
105 |
75 |
55 |
14 |
4-φ14 |
149 |
165 |
120 |
43 |
|
25 |
160 |
115 |
85 |
65 |
14 |
4-φ14 |
166 |
184 |
140 |
56 |
|
32 |
180 |
135 |
100 |
78 |
16 |
4-φ18 |
187 |
213 |
160 |
85 |
|
40 |
200 |
145 |
110 |
85 |
16 |
4-φ18 |
208 |
236 |
180 |
110 |
|
50 |
230 |
160 |
125 |
100 |
16 |
4-φ18 |
234 |
268 |
220 |
150 |
|
65 |
290 |
180 |
145 |
120 |
18 |
4-φ18 |
284 |
330 |
240 |
210 |
|
80 |
310 |
195 |
160 |
135 |
20 |
8-φ18 |
314 |
358 |
280 |
300 |
|
100 |
350 |
215 |
180 |
155 |
20 |
8-φ18 |
365 |
427 |
320 |
410 |
|
125 |
400 |
245 |
210 |
185 |
22 |
8-φ18 |
401 |
475 |
360 |
600 |
|
150 |
480 |
280 |
240 |
210 |
24 |
8-φ23 |
415 |
505 |
400 |
820 |
|
200 |
600 |
335 |
295 |
265 |
26 |
12-φ25 |
508 |
626 |
450 |
1470 |
|
250 |
650 |
405 |
355 |
320 |
30 |
12-φ25 |
590 |
740 |
500 |
2200 |
|
300 |
698 |
460 |
410 |
375 |
30 |
12-φ25 |
1000 |
1160 |
560 |
3400 |
|
350 |
787 |
520 |
470 |
435 |
34 |
16-φ25 |
1040 |
1210 |
640 |
5500 |
|
400 |
914 |
580 |
525 |
485 |
36 |
16-φ30 |
1200 |
1400 |
720 |
7500 |
