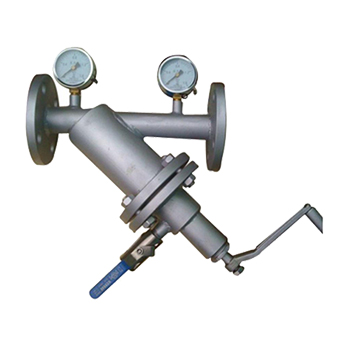

手摇刷式过滤器(SLVY)
手摇刷式过滤器(SLVY)
一、SLVY型手摇刷式过滤器结构图:
二、SLVY型手摇刷式过滤器功能与用途:
SLVY型手摇刷式过滤器使用于各种供水系统、工艺水系及工业冷却水系统,特别是24小时连续运行的不停机系统,可以滤去水中的各种机械杂质,确保系统设备的安全可靠运行。
三、SLVY型手摇刷式过滤器设备结构与工作原理:
该过滤器是由优质碳钢简体、不锈钢滤网、带手柄尼龙刷及排污阀、压力表所作成。水流经过滤器,杂质被拦截,当需要排污时,只要打开排污阀,轻轻转动手柄数圈,即可完成排污,不必拆卸过滤器,清洗内部滤网。
工作压力:≤1.6MPa 工作温度:≤90℃
压损:≤0.015 MPa 过滤精度:20目-80目
四、SLVY型手摇刷式过滤器规格型号:
规格型号 |
DN mm |
L1 mm |
L2 mm |
L mm |
D mm |
d mm |
H mm |
*流量t/h |
重量 kg |
SLVY |
100 |
670 |
810 |
430 |
219 |
108 |
670 |
80 |
76 |
SLVY |
125 |
690 |
820 |
430 |
219 |
133 |
680 |
125 |
80 |
SLVY |
150 |
825 |
920 |
500 |
273 |
159 |
720 |
180 |
114 |
SLVY |
200 |
900 |
1050 |
566 |
325 |
219 |
850 |
320 |
154 |
SLVY |
250 |
1200 |
1350 |
744 |
426 |
273 |
1050 |
490 |
260 |
