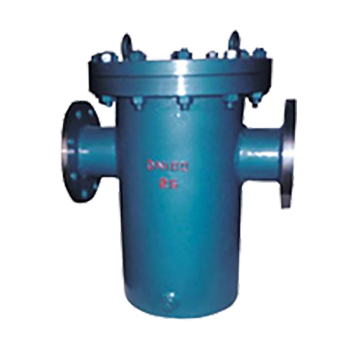

直通平底篮式过滤器（SBL）

添加时间：2020-06-18

一、产品概述

　　篮式过滤器又称立式除污器，是过滤器中的佼佼者，主要用于杂质量较大的工况环境，因滤网结构与其它过滤网不一样，形状像篮子，故名篮式过滤器。直通平底篮式过滤器主要用于水、油或其它液体管道上，过滤管道里的杂物，过滤网孔面积比通径管面积大于2-3倍，远远超过Y型、T型过滤器过滤面积，在石油、化工、制药、食品等行业中得到了广泛的应用，深受广大用户的青睐。篮式过滤器主要由接管、主管、滤篮、法兰、法兰盖及紧固件等组成，当流体通过主管进入滤篮后，固体杂质颗粒被阻挡在滤篮内，而洁净的流体通过滤篮由滤器出口排出。当需要清洗时，旋开主管底部螺塞，排净流体，拆卸法兰盖，取出滤篮，清洗后重新装入即可，使用维护极为方便。

二、技术参数

型号	SN1	螺栓螺母	20# 304 316L
规格	DN15~DN800	连接方式	法兰螺纹对焊
主体材质	20# 304 304L 316 316L	工作温度	-30~480℃
滤网	304 316L	公称压力	0.6~10.0Mpa 150~600LB
过滤精度	10~300目	法兰标准	GB HG JIS ANSI DIN
密封垫片	金属缠绕 PTFE	制造标准	HGJ532-91 GB150-98

规格	尺寸 mm				堵头
规格	L	D1	H	H1	堵头
DN25	180	76	260	160	G3/8
DN32	200	76	270	160
DN40	260	108	300	170
DN50	260	108	300	170
DN65	330	140	360	240
DN80	340	159	400	250
DN100	400	219	470	300
DN150	500	273	630	420
DN200	560	325	780	530	G3/4
DN250	660	420	930	640
DN300	750	450	1200	840
DN400	870	525	1540	960
