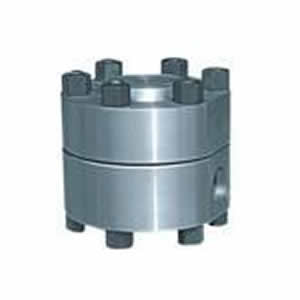

CS49Y高温高压圆盘式蒸汽疏水阀
CS49Y高温高压圆盘式蒸汽疏水阀
CS49H-16、S49H-16、CS49-16C、CS49H-25、CS49H-40 圆盘式蒸汽疏水阀:法兰连接、圆盘热动力结构形式,阀座密封面材料为 Cr13 系不锈钢,公称压力 PN16~PN40,阀体材料为灰铸铁(CS49H-16、S49H-16)、碳钢(CS49H-16C、CS49H-25、CS49H-40)的蒸汽疏水阀。圆盘式疏水阀用来自动排除蒸汽管道,用热设备中的凝结水,以保证管道畅通,提高热效率。(圆盘式蒸汽疏水阀)是根据伯努力热动力原理,利用蒸汽和凝结水的热动力学不同的特性,引起动能和势能动静压变化.使动作件阀片上下压差变化,启动阀片开启和关闭,从而达到阻汽排水目的。
用于石油、化工、食品、印染、纺织、医药等行业的蒸汽管网中的蒸汽总管、支管、汽水分离器等场合,还可用于烘房、烘箱、热压机等用汽设备中。热动力式疏水阀内有一个活动阀片,既是敏感件又是动作执行件。根据蒸汽和凝结水通过时的流速和体积变化的不同热力学原理,使阀片上下产生不同压差,驱动阀片开关阀门。漏汽率3%,过冷度为8℃-15℃。
当装置启动时,管道出现冷却凝结水,凝结水靠工作压力推开阀片,迅速排放。当凝结水排放完毕,蒸汽随后排放,因蒸汽比凝结水的体积和流速大,使阀片上下产生压差,阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时,阀片受到两面压力,阀片下面的受力面积小于上面的受力面积,因疏水阀汽室里面的压力来源于蒸汽压力,所以阀片上面受力大于下面,阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水,汽室里面的压力消失。凝结水靠工作压力推开阀片,凝结水又继续排放,循环工作,间断排水。
(一)增大控制腔压力
1.在控制腔外设置空气隔离罩结构,减少环境温度的影响。
2.利用蒸汽加热压力室。
(二)选择合理的结构尺寸和提高加工技术要求
1.提高压力室和环形腔之间的密封性。
2.提高工作平面的精度和光洁度。
3.阀板工作面的硬度高于阀座工作面的硬度。
4.合理选择阀片的升程Z和阀盖内部凸台,凸台直径取进水孔直径的1.5倍,高度取升程Z,升程一般选取a/4(a为进口孔径)。
5.合理选择阀片面积和进水孔面积之比,一般D2/a2=10.5~13.5为宜。
6.合理选择阀座环形腔深度,一般取升程Z的2~2.4倍为宜。
7.合理选择阀座进水孔和出水孔面积之比,一般选取a2/e2=2~3为宜。
8.选择耐磨蚀的阀片和阀座材料。
型号 | PN | 工作压力/MPa | 适用温度/℃ | 适用介质 |
---|---|---|---|---|
CS49H-16、 S49H-16 | 16 | 1.6 | ≤203 | 蒸汽、凝结水 |
CS49H-16C | 16 | 1.6 | ≤203 | |
CS49H-25 | 25 | 2.5 | ≤210 | |
CS49H-40 | 40 | 4.0 | ≤247 |
型号 | 材料 | |
---|---|---|
阀体、阀盖 | 阀座、阀杆、过滤网 | |
CS49H-16、 S49H-16 | 灰铸铁 | 不锈钢 |
CS49H-16C | 碳素铸钢 | 不锈钢 |
CS49H-25 | 碳素铸钢 | 不锈钢 |
CS49H-40 | 碳素铸钢 | 不锈钢 |
DN | L | H | D | D1 | D2 | b | z×Φd | 重量/kg |
---|---|---|---|---|---|---|---|---|
15 | 150 | 70 | 95 | 56 | 54 | 16 | 4×Φ13.5 | 4 |
20 | 190 | 70 | 105 | 75 | 58 | 16 | 4×Φ13.5 | 4.2 |
25 | 200 | 70 | 115 | 85 | 68 | 16 | 4×Φ13.5 | 4.5 |
32 | 230 | — | 135 | 100 | 78 | 18 | 4×Φ17.5 | 6 |
40 | 230 | — | 145 | 110 | 85 | 18 | 4×Φ17.5 | 8 |
50 | 230 | — | 160 | 125 | 100 | 20 | 4×Φ17.5 | 9 |
65 | 270 | — | 185 | 145 | 122 | 20 | 4×Φ17.5 | 13.5 |
80 | 280 | — | 200 | 160 | 133 | 22 | 4×Φ17.5 | 17.5 |
100 | 300 | — | 215 | 180 | 155 | 24 | 4×Φ17.5 | 20 |
DN | L | D | D1 | H | z×Φd |
---|---|---|---|---|---|
15 | 150 | 95 | 65 | 105 | 4×Φ14 |
20 | 150 | 105 | 75 | 105 | 4×Φ14 |
25 | 160 | 115 | 85 | 110 | 4×Φ14 |
32 | 230 | 135 | 100 | 115 | 4×Φ18 |
40 | 230 | 150 | 110 | 125 | 4×Φ18 |
50 | 230 | 165 | 125 | 135 | 4×Φ18 |
产品外形及结构尺寸
DN | L | D | D1 | D2 | D6 | z×Φd | 重量/kg |
---|---|---|---|---|---|---|---|
15 | 150 | 95 | 65 | 46 | 40 | 4×Φ14 | 2.7 |
20 | 150 | 105 | 75 | 56 | 51 | 4×Φ14 | 3.2 |
25 | 160 | 115 | 85 | 65 | 58 | 4×Φ14 | 3.7 |
40 | 230 | 150 | 110 | 84 | 76 | 4×Φ18 | 8.5 |
50 | 230 | 165 | 125 | 99 | 88 | 4×Φ18 | 10.5 |
