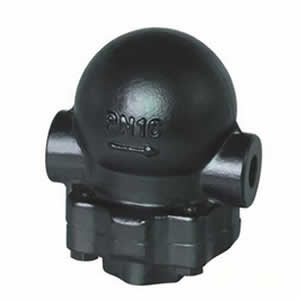

FT14H杠杆浮球式蒸汽疏水阀
FT14H杠杆浮球式蒸汽疏水阀
FT14H杠杆浮球式蒸汽疏水阀
性能优点
1、 能连续排放饱和凝结水加热设备不会有水积聚,从而获得 高的热效率。
2、 蒸汽压力变化时不受影响浮球带动杠杆自动调节阀座孔的开度,工作连续,性能稳定,
3、 排空气性能好。自动排空气装置能排出不凝结的冷热气体,无气锁现象,工作平稳无噪音。
4、 密封性能卓越。密封件采用球面密封,工作时无集中磨损使用寿命厂。
用途
用于蒸汽加热设备和凝结水回收系统及需要快速排除凝结水的工况,能自动、迅速、连续地排除凝结水,有效地阻止蒸汽泄漏,并获得 好的加热效果。
工作原理
该阀刚启动时,自动排空气装置迅速排除系统中不凝结气体。当蒸汽和热凝结水进入后,阀腔内温度随着升高,排空气装置自动关闭,浮球根据凝结水水位的变化而作升降,带动杠杆调节阀座孔的开度,连续排放凝结水。当凝结水停止进入时,浮球靠自重下降,驱使杠杆带动阀芯关闭排水阀座孔。
使用和保养
1、 应确认阀体的材料、压力和温度的 大值能否满足工况所需。
2、 在安装前必须清洗管道,除去杂物。
3、 安装位置应尽可能靠近加热设备。
4、 应水平安装在管路的 低点,流向与阀体上标注的方向一致。
5、 每台加热设备要各自安装疏水阀,以免互相影响。
6、 在保证系统能安全运行时,缓慢开启疏水阀钱的阀门,使其逐渐升温至正常状态。
7、 要定期保养,保证疏水阀正常工作。
选型主要依据
凝结水负荷(排液量)kg/h(选用倍率2-3倍)
高工作压力 MPa
工作压差 MPa
阀体材料和公称压力
连接方式和尺寸
主要外形尺寸
型号 |
公称通径 |
L |
H |
H1 |
S ∅ |
A×C |
16 FT14H 25 40 杠杆浮球式 |
15 |
121 |
148 |
70 |
112.5 |
95×95 |
20 |
121 |
148 |
70 |
112.5 |
95×95 |
|
25 |
145 |
158 |
70 |
112.5 |
95×95 |
|
32 |
270 |
240 |
80 |
150 |
147×147 |
|
40 |
270 |
240 |
80 |
150 |
147×147 |
|
50 |
270 |
240 |
80 |
150 |
147×147 |
