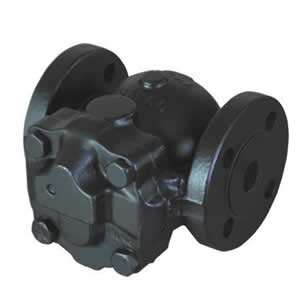

FT44H杠杆浮球式蒸汽疏水阀

    FT44H杠杆浮球式蒸汽疏水阀

    FT44H杠杆浮球式蒸汽疏水阀

    添加时间:2020-06-18
    FT44H杠杆浮球式蒸汽疏水阀

    FT44H杠杆浮球式蒸汽疏水阀

    性能优点

    1、 能连续排放饱和凝结水加热设备不会有水积聚,从而获得 高的热效率。

    2、 蒸汽压力变化时不受影响浮球带动杠杆自动调节阀座孔的开度,工作连续,性能稳定,

    3、 排空气性能好。自动排空气装置能排出不凝结的冷热气体,无气锁现象,工作平稳无噪音。

    4、 密封性能卓越。密封件采用球面密封,工作时无集中磨损使用寿命厂。

    用途

    用于蒸汽加热设备和凝结水回收系统及需要快速排除凝结水的工况,能自动、迅速、连续地排除凝结水,有效地阻止蒸汽泄漏,并获得 好的加热效果。

    工作原理

    该阀刚启动时,自动排空气装置迅速排除系统中不凝结气体。当蒸汽和热凝结水进入后,阀腔内温度随着升高,排空气装置自动关闭,浮球根据凝结水水位的变化而作升降,带动杠杆调节阀座孔的开度,连续排放凝结水。当凝结水停止进入时,浮球靠自重下降,驱使杠杆带动阀芯关闭排水阀座孔。

    使用和保养

    1、 应确认阀体的材料、压力和温度的 大值能否满足工况所需。

    2、 在安装前必须清洗管道,除去杂物。

    3、 安装位置应尽可能靠近加热设备。

    4、 应水平安装在管路的 低点,流向与阀体上标注的方向一致。

    5、 每台加热设备要各自安装疏水阀,以免互相影响。

    6、 在保证系统能安全运行时,缓慢开启疏水阀钱的阀门,使其逐渐升温至正常状态。

    7、 要定期保养,保证疏水阀正常工作。

    选型主要依据

    凝结水负荷(排液量)kg/h(选用倍率2-3倍)

    高工作压力 MPa

    工作压差 MPa

    阀体材料和公称压力

    连接方式和尺寸

    主要外形尺寸


    型号

    公称通径

    L

    H

    H1

    S ∅

    A×C

    16

    FT44H 25

    40

    杠杆浮球式

    15

    150

    153

    75

    105

    95×95

    20

    150

    153

    75

    105

    95×95

    25

    160

    153

    75

    105

    95×95

    32

    270

    240

    85

    150

    147×147

    40

    270

    240

    85

    150

    147×147

    50

    270

    240

    85

    150

    147×147

    65

    270

    240

    85

    150

    210×210

    80

    350

    300

    90

    210

    210×210

    100

    350

    300

    90

    210

    210×210
