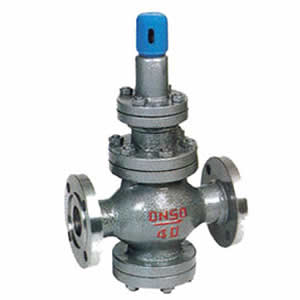

YT43H高灵敏度大流量蒸汽减压阀
YT43H高灵敏度大流量蒸汽减压阀
YT43H高灵敏度大流量蒸汽减压阀结构特点和用途
YT43H/Y型高灵敏度大流量蒸汽减压阀属于 先导式活塞减压阀。由主阀和导阀两部分组成，主阀主要由阀座、阀瓣、活塞、缸套、弹簧零件组成。导阀主要由阀座、阀瓣膜片、弹簧、调节弹簧等件组成。本产品在普通减压阀基础上作了很大改进，加大了活塞面积，改变了节流结构，改变了密封形式，加大了过流面积等等，从而在提高蒸汽管路、流量、寿命等方面大大改善了性能。YT43H/Y型高灵敏度大流量蒸汽减压阀主要用于蒸汽管路，适用于流量变化大，进口压力变化大的蒸汽管路。
YT43H高灵敏度大流量蒸汽减压阀适用范围
当前减压阀系列产品适用于城建、化工、冶金、石油、制药、食品、饮料、环保等行业。
YT43H高灵敏度大流量蒸汽减压阀主要零件材料
| 零件名称 | 零件材料 |
|---|---|
| 阀体、阀盖、底盖 | WCB |
| 阀座、阀瓣 | 2Cr13 |
| 缸套、活塞 | 铝铁铸铜 |
| 膜片 | 1Cr18Ni9Ti |
| 导阀座、导阀杆 | 2C13 |
| 主阀弹簧 | 50CrVA |
| 导阀主弹簧 | 50CrVA |
| 调节弹簧 | 60Si2Mn |
| 公称压力(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
|---|---|---|---|---|---|---|
| 壳体试验压力(MPa)* | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24.0 |
| 密封进口压力(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 高进口压力(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 出口压力范围(MPa) | 0.04-1.0 | 0.05-1.6 | 0.08-2.5 | 0.2-3.5 | 0.5-3.5 | 0.5-4.5 |
| 压力特性偏差(MPa) | GB12246-1989 | |||||
| 流量特性偏差(MPa) | GB12246-1989 | |||||
| 小压差(MPa) | 0.07 | 0.1 | 0.15 | 0.3 | 0.5 | 0.8 |
| 渗漏量 | GB12245-1989 | |||||
壳体试验不包括膜片、阀盖
连接形式
法兰式：RF FM RJ 执行标准：JB79 Gb9113 ANSI B16.5
流量系数（Cv）
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Cv | 24 | 30 | 50 | 85 | 130 | 190 | 300 | 480 | 680 | 925 | 1150 |
