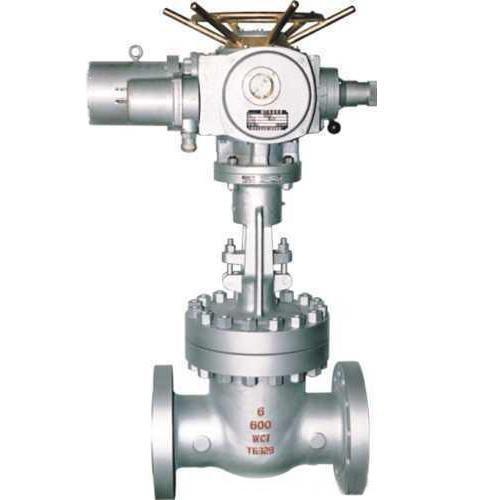

电动不锈钢法兰闸阀
电动不锈钢法兰闸阀
设计与制造
GB/T12234
连接端尺寸
结构长度
GB/T12221
法兰尺寸
JB79
检验与试验
JB/T9092
材料
碳钢
GB/T12229
不锈钢
GB/T12230
标志
GB/T12220
供货
JB/T7928
阀体、阀盖
阀板
阀座
阀杆
填料
适用介质
适用温度(≤℃)
WCB
WCB+D507MO
D577
2Crl3
柔性石墨
水、油品、蒸汽
425
ZGlCr5MO
ZGlCr5M0+ Stellite12
1Crl8Ni9+ Stellite6
25Cr2M01VA
柔性石墨
水、油品、蒸汽
550
ZGlCrl8Ni9Ti
Crl了Ni2
1Crl8Ni9+ Stellite6
1Crl8Ni9Ti
PTFE
硝酸类、碱类
200
ZG00Crl7Nil4M02
316L+ Stellite12
316L+Stel1ite6
316L
PTFE
尿素、甲铵液、磷酸
200
产品名称
Z941H、Z941W、Z941Y电动闸阀
产品型号
Z941H、Z941W、Z941Y
公称通径
DN15-600mm
压力范围
1.6-6.4MPa
阀体材质
铸钢、不锈钢
产品概述：
电动法兰闸阀是由闸阀阀体配用多回转式电动执行器，使阀板作上下直线运动，实现远程控制阀位开关，方便快捷。电动法兰闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～500℃的石油、化工、水力、火力电站等系统的管路上实现远程控制阀位开关，切断或接通管路介质。电动契式闸阀适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。
产品特点：
1、闸阀是常用的截断阀之一，主要用来接通或截断管路中的介质; 闸阀适用的压力、温度及口径范围大，适用于中、大口径的管道。
2、楔式刚性单闸板结构简单，尺寸小，使用比较可靠，它适用于常温、中温的介质和压力的环境。用于给排水、煤气、电力、冶金、石油、化工、轻纺以及城建等行业，在蒸汽、水、油类介质的管路上作启闭用。
3、流体阻力小。闸阀阀体内部介质通道是直通的，介质流经闸阀时不改变其流动方向，因而流动阻力较小。
4、启闭较省力。启闭时闸板运动方向与介质流动方向相垂直。与截止阀相比，闸阀的启闭较为省力。
5、介质流动方向一般不受限制。介质可从闸阀两侧任意方向流过，能达到接通或截断的目的。便于安装，适用于介质的流动方向可能改变的管路中。
