平行式安全回流阀
平行式安全回流阀
|
产品名称
|

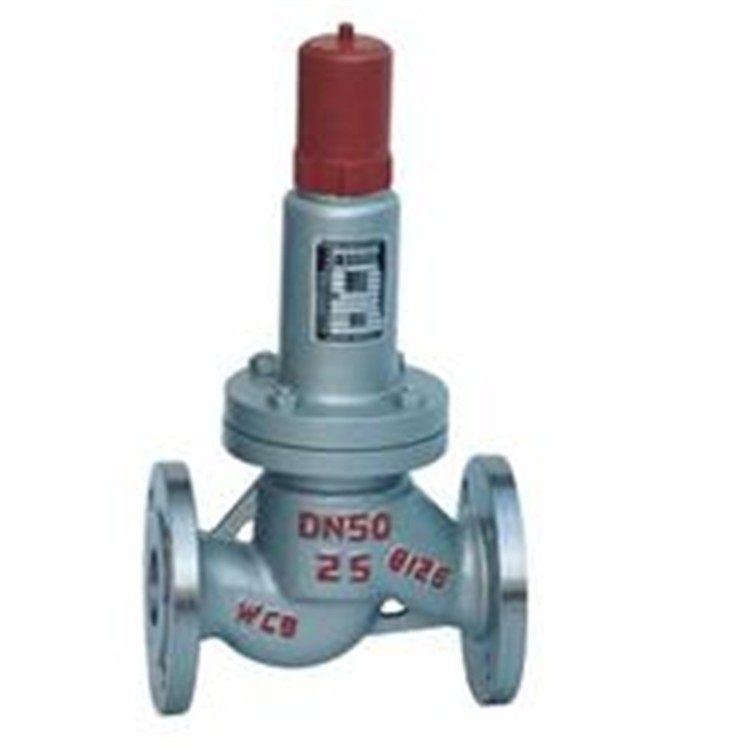

AHN42F平行式安全回流阀
|
|
产品型号
|
AHN42F
|
|
公称通径
|
DN25-150
|
|
压力范围
|
1.6MPa-4.0MPa
|
|
阀体材质
|
铸钢、不锈钢
|
产品概述：
AHN42F平行式安全回流阀是一种安装于液化石油气站罐泵出口的液相回流管道上，当泵前压力超过规定值时，安全回流阀自动开启并起安全回流作用，保证设备和管路的安全运行也是一种由进口静压开启的自动泄压防护装置,它是压力容器重要的安全附件之一,
功能作用：
当容器内压力超过某一定值时,依靠介质自身的压力自动开启阀门,迅速排出一定数量的介质。当容器内的压力降到允许值时,阀又自动关闭,使容器内压力始终低于允许压力的上限,自动防止因超压而可能出现的事故,所以安全阀又被称为压力容器的保护装置。安全回流阀根据工作压力能自动启闭，一般安装于封闭系统的设备或管路上保护系统安全。安全阀属于自动阀类,主要用于锅炉、压力容器和管道上,控制压力不超过规定值,对人身安全和设备运行起重要保护作用。安全回流阀是一种安全保护用阀,它的启闭件受外力作用下处于常闭状态,当设备或管道内的介质压力升高,超过规定值时自动开启,通过向系统外排放介质来防止管道或设备内介质压力超过规定数值。当设备或管道内压力超过规定值时，即自动开启泄压，保证设备和管道内介质压力在规定数值以内，防止发生事故。阀门自动开启,介质从中泄出、减压；当压力回到正常值时,弹簧压力又将阀芯推向阀座,阀门自动关闭。安全回流阀类的作用是防止管路或装置中的介质压力超过规定数值,从而达到安全保护的目的。
外形尺寸和连接尺寸：
|
公称通径 |
尺寸 |
||||||
|
D |
D1 |
D2 |
|
Z-ød |
L |
H |
|
|
40 |
150 |
110 |
85 |
16 |
4-18 |
200 |
236 |
|
50 |
165 |
125 |
100 |
16 |
4-18 |
230 |
266 |
|
65 |
185 |
145 |
120 |
20 |
4-18 |
290 |
430 |
|
80 |
200 |
160 |
135 |
20 |
8-18 |
310 |
490 |
|
100 |
215 |
180 |
155 |
22 |
8-18 |
350 |
548 |
|
150 |
280 |
240 |
210 |
24 |
8-23 |
480 |
706 |
