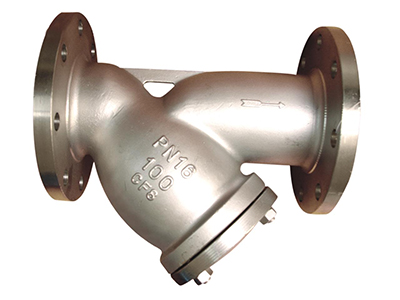

SG41H-16P不锈钢Y型过滤器
SG41H-16P不锈钢Y型过滤器
SG41H-16P不锈钢Y型过滤器产品简介：
SG41H-16P不锈钢Y型过滤器型号产品用于水、油、气管道和各种设备上不可缺少的一种装置，它主要清除管内中的介质，来保护减压阀、泄压阀、定水位阀和水泵等设备，以达到正常运转。本产品有不锈钢304、304L、316、316L等优质不锈钢材质供用户选择，具有耐腐蚀及抗氧化等特点。
不锈钢Y型过滤器安装于进水管路中各配套阀门的前端，当管道中的介质首先进入过滤器时，介质通过滤网进入被连接的阀门中，而杂质则留于过滤桶内，使各类阀门不会由于机械杂物卡入密封圈而失灵。
SG41H-16P不锈钢Y型过滤器主要零部件材料：
| 壳体材质 | 碳钢WCB | 不锈钢304、316、316L |
| 滤框滤网材质 | 不锈钢304、316、316L | |
| 密封件材质 | 耐油石棉、丁腈橡胶、聚四氟乙烯 | |
| 防爆级别 | BS5501: IIA、IIB、IIC | |
| 环境温度（℃） | -30~380 | -80~450 |
| 公称压力（MPa） | 0.6~5.0（150Lb~600Lb） | |
| 过滤精度（目/in） | 10~300 | |
SG41H-16P不锈钢Y型过滤器结构尺寸：
| 通径DN | L | D | D1 | H2 | B | f | n-φ | |
| 15 | 150 | 95 | 65 | 70 | 14 | 2 | 4-φ14 | |
| 20 | 150 | 105 | 75 | 70 | 14 | 2 | 4-φ14 | |
| 25 | 160 | 115 | 85 | 80 | 14 | 2 | 4-φ14 | |
| 32 | 180 | 135 | 100 | 90 | 16 | 3 | 4-φ18 | |
| 40 | 200 | 145 | 110 | 100 | 16 | 3 | 4-φ18 | |
| 50 | 220 | 160 | 125 | 130 | 16 | 3 | 4-φ18 | |
| 65 | 250 | 180 | 145 | 165 | 18 | 3 | 4-φ18 | |
| 80 | 280 | 195 | 160 | 195 | 20 | 3 | 8-φ18 | |
| 100 | 320 | 215 | 180 | 230 | 20 | 3 | 8-φ18 | |
| 125 | 360 | 245 | 210 | 300 | 22 | 3 | 8-φ18 | |
| 150 | 430 | 280 | 240 | 335 | 24 | 3 | 8-φ23 | |
| 200 | 505 | 335 | 295 | 420 | 26 | 3 | 12-φ23 | |
| 250 | 550 | 405 | 355 | 512 | 30 | 3 | 12-φ25 | |
| 300 | 680 | 460 | 410 | 580 | 30 | 4 | 12-φ25 | |
| 350 | 700 | 520 | 470 | 640 | 34 | 4 | 16-φ25 | |
| 400 | 790 | 580 | 525 | 700 | 36 | 4 | 16-φ30 | |
| 450 | 850 | 640 | 585 | 790 | 44 | 4 | 20-φ30 | |
