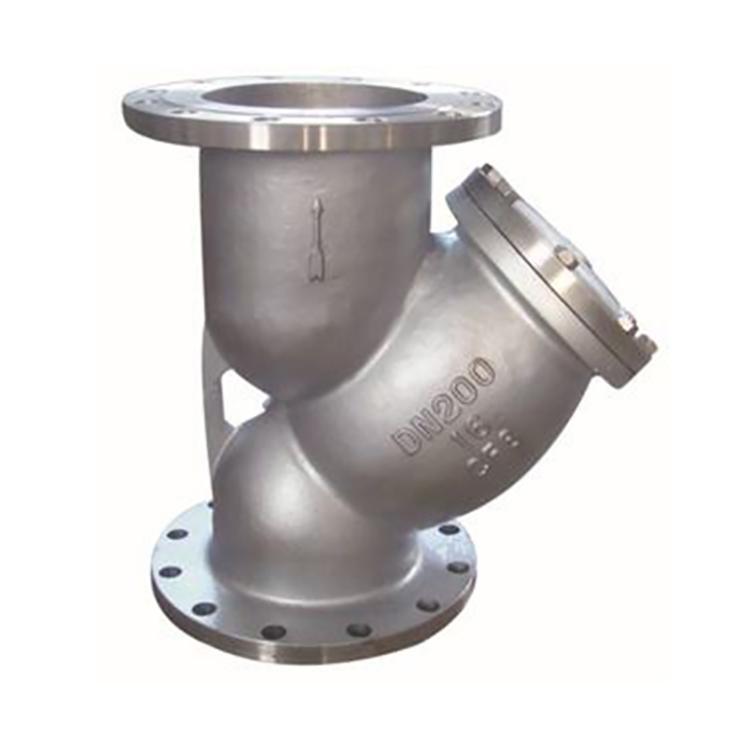

不锈钢Y型过滤器
不锈钢Y型过滤器
一、不锈钢Y型过滤器概述：
Y型过滤器是输送介质的管道系列的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的入口端，用来拦截介质中的杂质，以保护阀门及设备的正常使用。该过滤器具有结构，阻力小，排污方便等特点。适用介质可为水，油、气。可按用户要求制作滤网，其外型基本相同（Y型），内部件采用不锈钢。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入，使用维护方便。该过滤器体形小、滤眼细、阻力小、安装检修方便、成本较低、并排污时间短。
二、不锈钢Y型过滤器主要零部件材料：
|
壳体材质 |
黄铜 |
碳钢 |
不锈钢 |
|
公称通径 |
15～500mm |
||
|
滤框滤网材质 |
不锈钢 |
||
|
密封件材质 |
耐油石棉、丁腈橡胶、聚四氟乙烯 |
||
|
工作温度（℃） |
-30~380 |
-80~425 |
-80~450 |
|
公称压力（MPa） |
1.6~10（150Lb~600Lb） |
||
|
过滤精度（目/in） |
10~300 |
||
三、不锈钢Y型过滤器主要性能参数：
|
公称压力(MPa) |
1.0 |
1.6 |
2.5 |
4.0 |
|
耐压试验压力(MPa) |
1.1 |
1.8 |
3.8 |
4.4 |
|
工作压力(MPa) |
1.0 |
1.6 |
2.5 |
4.0 |
四、不锈钢Y型过滤器主要连接尺寸：
|
DN |
"英寸 |
L |
H |
H1 |
拉杆伸缩过滤器 |
参考重量kg |
|
|
15 |
1/2 |
125 |
70 |
150 |
L |
H |
2 |
|
20 |
3/4 |
145 |
70 |
150 |
3 |
||
|
25 |
1 |
160 |
80 |
160 |
3.8 |
||
|
32 |
1 1/4 |
180 |
90 |
180 |
6 |
||
|
40 |
1 1/2 |
200 |
100 |
240 |
7.2 |
||
|
50 |
2 |
220 |
130 |
250 |
300 |
130 |
10 |
|
65 |
2 1/2 |
260 |
165 |
350 |
350 |
165 |
17 |
|
80 |
3 |
280 |
195 |
390 |
400 |
195 |
20 |
|
100 |
4 |
320 |
230 |
450 |
450 |
230 |
32 |
|
125 |
5 |
350 |
300 |
520 |
500 |
300 |
53 |
|
150 |
6 |
380 |
335 |
580 |
550 |
335 |
66 |
|
200 |
8 |
495 |
420 |
690 |
650 |
420 |
110 |
|
250 |
10 |
595 |
500 |
800 |
775 |
500 |
165 |
|
300 |
12 |
640 |
580 |
950 |
900 |
580 |
225 |
|
350 |
14 |
700 |
640 |
1150 |
312 |
||
|
400 |
16 |
800 |
700 |
1360 |
500 |
||
|
450 |
18 |
850 |
790 |
1480 |
700 |
||
|
500 |
20 |
900 |
875 |
1650 |
900 |
||
