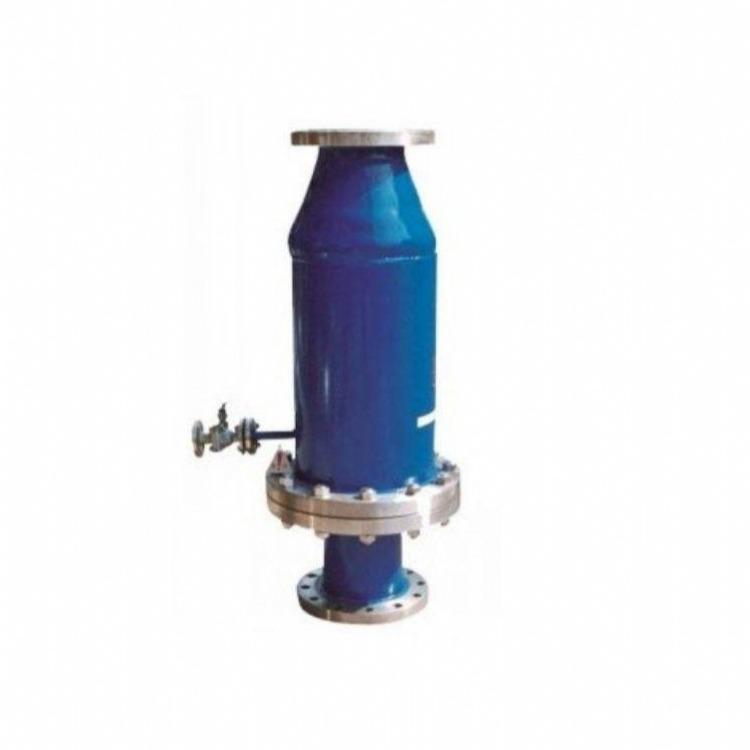

一、氧气过滤器 产品介绍：
氧气过滤器是专为制氧管网设计的一种特殊过滤器，过滤器同分流锥、过滤网管组成，水流推力主要起到气体分流，因而避免过滤网受正面引起的破裂。气体过滤器广泛用于工业生产部门中气体过滤，如：空气、氮气、氧气等气体的过滤，保证后续设备的安全使用。
二、氧气过滤器 产品特点：
压力在140kg/cm2以下的一般低压装置中，常见只安装吸入过滤器，但也应安装回流过滤器及空气过滤器。
压力在140kg/cm2以上的一般中、高压液装置中，普通用回流过滤器控制污染浓度。但对可靠性有特殊要求时，应并用高压管路过滤器。
电磁比例控制阀或微小流量调整阀等为增加其可靠性，应设终端过滤器。
三、氧气过滤器 主要零件材质：
|
壳体材质 |
球墨铸铁 |
碳钢(WCB碳素钢、铸钢) |
不锈钢 |
|
公称通径 |
15～500mm |
||
|
滤框滤网材质 |
不锈钢 |
||
|
密封件材质 |
耐油石棉、丁腈橡胶、聚四氟乙烯 |
||
|
工作温度（℃） |
-30~380 |
-80~425 |
-80~450 |
|
公称压力（MPa） |
1.6~42（150Lb~2500Lb） |
||
|
过滤精度（目/in） |
10~300 |
||
四、氧气过滤器 主要外形尺寸:
| 公称压力Mpa | 公称直径DN(mm) | D | D1 | K | L | C | f | Z-Φd |
| 1.6 | 40 | 145 | 85 | 110 | 450 | 16 | 3 | 4-18 |
| 50 | 160 | 100 | 125 | 510 | 16 | 3 | 4-18 | |
| 65 | 180 | 120 | 145 | 600 | 18 | 3 | 4-18 | |
| 80 | 195 | 135 | 160 | 620 | 20 | 3 | 8-18 | |
| 100 | 215 | 155 | 180 | 720 | 20 | 3 | 8-18 | |
| 125 | 245 | 185 | 210 | 820 | 30 | 3 | 8-18 |
