气体减压阀
气体减压阀
|
产品名称
|

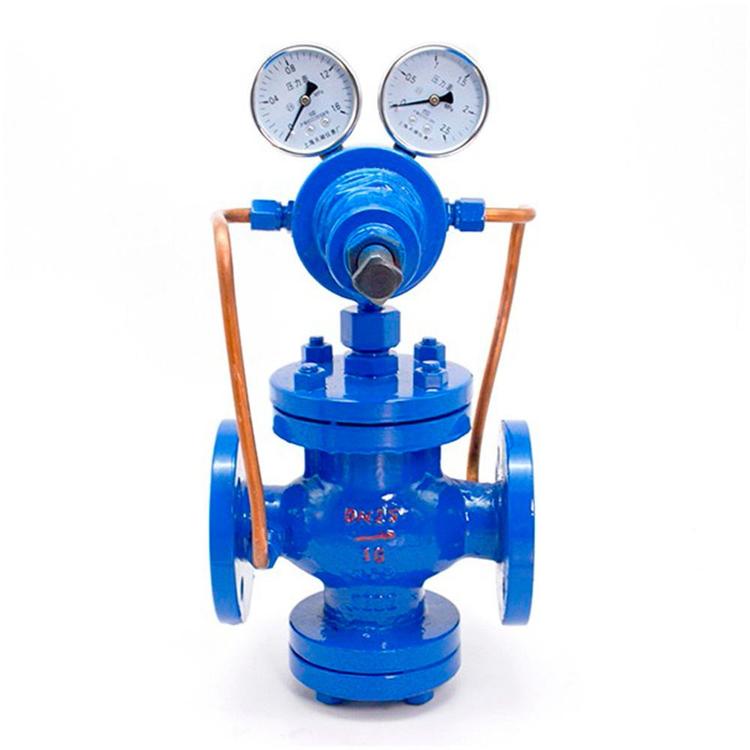

氮气减压阀
|
|
产品型号
|
YK43X/F/Y
|
|
公称通径
|
DN15-500
|
|
压力范围
|
1.6MPa-16.0MPa
|
|
阀体材质
|
铸钢，不锈钢(304L/R、316L/R)
|
氮气减压阀主要用于气体管路，如空气、氮气、氧气、氢气、煤气、液化气、天然气等气体。氮气减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
|
公称压力（MPa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
||
|
壳化试验压力（MPa） |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
||
|
密封试验压力（MPa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
||
|
最高进口压力（MPa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
||
|
出口压力范围（MPa） |
1.0-1.0 |
0.1-1.6 |
0.1-2.5 |
0.5-3.5 |
0.5-35 |
0.5-45 |
||
|
压力特性偏差（MPa）△P2P |
GB12246-1989 |
|||||||
|
流量特性偏差（MPa）△P2G |
GB12246-1989 |
|||||||
|
最小压差（MPa） |
0.15 |
0.15 |
0.2 |
0.4 |
0.8 |
1.0 |
||
|
渗漏量 |
GB12245-1989 |
|||||||
减压阀流量系数(Cv)
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
250 |
400 |
570 |
780 |
1020 |
1500 |
主要零件材料
|
零件名称 |
零件材料 |
|
阀体阀盖底盖 |
WCB |
|
阀座阀盘 |
2Cr13 |
|
缸套 |
2Cr13/铜合金 |
|
活塞 |
合金铸铁 |
|
导阀座导阀杆 |
2Cr13 |
|
主阀弹簧 |
1Cr18Ni9Ti |
|
导阀主弹簧 |
50CrVA |
|
调节弹簧 |
60Si12Mn |
外形尺寸(PN1.6-4.0)单位：mm
|
公称通径 |
外形尺寸 |
|||
|
L |
H |
Hl |
||
|
1.6/2.5MPa |
4.0MPa |
|||
|
15 |
160 |
180 |
295 |
90 |
|
20 |
160 |
180 |
330 |
98 |
|
25 |
180 |
200 |
330 |
110 |
|
32 |
200 |
220 |
330 |
110 |
|
40 |
220 |
240 |
345 |
125 |
|
50 |
250 |
270 |
345 |
125 |
|
65 |
280 |
300 |
350 |
130 |
|
80 |
310 |
330 |
385 |
160 |
|
100 |
350 |
380 |
385 |
170 |
|
125 |
400 |
450 |
400 |
200 |
|
150 |
450 |
500 |
415 |
210 |
|
200 |
500 |
550 |
475 |
240 |
|
250 |
650 |
525 |
290 |
|
|
300 |
800 |
580 |
335 |
|
|
350 |
850 |
620 |
375 |
|
|
400 |
900 |
660 |
405 |
|
|
450 |
900 |
730 |
455 |
|
|
500 |
950 |
750 |
465 |
|
外形尺寸(PN6.4-16.0) 单位：mm
|
公称通径 |
外形尺寸 |
|||
|
L |
H |
Hl |
||
|
6.4MPa |
10.0/16.0MPa |
|||
|
15 |
180 |
180 |
305 |
105 |
|
20 |
180 |
200 |
340 |
105 |
|
25 |
200 |
220 |
340 |
120 |
|
32 |
220 |
230 |
340 |
120 |
|
40 |
240 |
240 |
355 |
135 |
|
50 |
270 |
300 |
355 |
135 |
|
65 |
300 |
340 |
360 |
140 |
|
80 |
330 |
360 |
395 |
17 |
|
100 |
380 |
400 |
185 |
|
|
125 |
450 |
415 |
215 |
|
|
150 |
500 |
430 |
225 |
|
|
200 |
550 |
495 |
260 |
|
|
250 |
650 |
545 |
310 |
|
|
300 |
800 |
600 |
355 |
|
|
350 |
850 |
640 |
395 |
|
|
400 |
900 |
690 |
435 |
|
|
500 |
950 |
|
780 |
495 |
