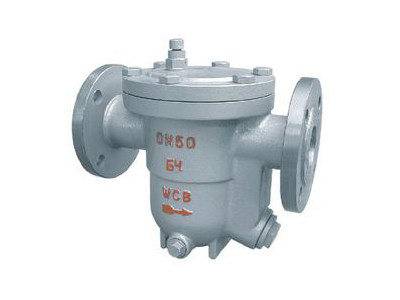

CS41H 自由浮球疏水阀
CS41H 自由浮球疏水阀
产品名称
|
CS41H自由浮球式疏水阀
|
产品型号
|
CS41H
|
公称通径
|
DN15-80
|
压力范围
|
1.6-4.0MPa
|
阀体材质
|
铸钢丨不锈钢(304L/R、316L/R)
|
【疏水阀】是用于蒸汽管网及设备中,能自动排出凝结水、空气及其它不凝结气体,并阻水蒸汽泄漏的阀门。当使用和利用蒸汽的设备需要蒸汽,在这种设备内会产生凝结水,凝结水则成为有害的流体,同时还混入了空气和其他不可凝气体,成为引起设备产生故障和降低性能的原因。在这种情况下,【疏水阀】重要的功能有以下三个方面:(1)能迅速排除产生的凝结水。(2)防止蒸汽泄漏。(3)排除空气及其他不可凝气体。
CS41H、CS11H自由浮球式蒸汽疏水阀的详细资料:
疏水阀是自动阀门,对压力低、排水量低和温度稳定性要求高,不宜带存凝结水的蒸汽设备更为适用。工作原理:本产品根据浮力的原理,使阀体内的浮球随水位变化作升降运动,以达到阀门启闭,即排水阻汽作用。其结构特点:1、能连续排水、性能稳定、排水量大、漏水量小。2、能排连续饱和水,至使设备凝结水带滞存量较少、升温快、加热温度稳定。3、有自动排冷空气装置,无汽锁现象,工作平衡无噪音。
CS41H、CS11H自由浮球式蒸汽疏水阀主要零部件材料:
主要零件 |
材料 |
阀体 |
碳钢 |
阀盖 |
碳钢 |
阀座 |
不锈钢 |
过滤器 |
不锈钢 |
CS11H自由浮球式蒸汽疏水阀结构图:
CS11H自由浮球式蒸汽疏水阀主要连接尺寸:
尺寸 |
型号 |
CS11H-16C |
|||||
口径DN |
15 |
20 |
25 |
32 |
40 |
50 |
|
L |
150 |
150 |
150 |
270 |
280 |
290 |
|
H |
195 |
195 |
195 |
250 |
290 |
300 |
|
H1 |
103 |
103 |
103 |
108 |
108 |
108 |
CS41H自由浮球式蒸汽疏水阀结构图:
CS41H自由浮球式蒸汽疏水阀主要连接尺寸:
产品型号 |
口径 |
尺寸 |
|||||||
DN |
L |
H |
D |
D1 |
D2 |
|
f |
Z-Φd |
|
CS41H-16/25/40C-B |
15 |
195 |
195 |
95 |
65 |
45 |
14 |
2 |
4-Φ14 |
20 |
195 |
200 |
105 |
75 |
55 |
14 |
2 |
4-Φ14 |
|
25 |
215 |
225 |
115 |
85 |
65 |
14 |
2 |
4-Φ14 |
|
CS41H-16/25/40C-D |
25 |
270 |
245 |
115 |
85 |
65 |
14 |
2 |
4-Φ14 |
32 |
270 |
250 |
135 |
100 |
78 |
16 |
2 |
4-Φ18 |
|
40 |
280 |
290 |
145 |
110 |
85 |
16 |
3 |
4-Φ18 |
|
50 |
290 |
300 |
160 |
125 |
100 |
16 |
3 |
4-Φ18 |
|
CS41H-16/25C-F |
50 |
410 |
380 |
160 |
125 |
100 |
16 |
3 |
4-Φ18 |
65 |
410 |
380 |
180 |
145 |
120 |
18 |
3 |
4-Φ18 |
|
80 |
430 |
420 |
195 |
160 |
135 |
20 |
3 |
8-Φ18 |
|
100 |
430 |
440 |
215 |
180 |
155 |
20 |
3 |
8-Φ18 |
|
125 |
480 |
510 |
245 |
210 |
185 |
22 |
3 |
8-Φ18 |
|
150 |
480 |
510 |
280 |
240 |
210 |
24 |
3 |
8-Φ23 |
CS41H、CS11H自由浮球式蒸汽疏水阀排量表:
型号 |
通径 (mm) |
工作压力 |
不同压差 (△P)下的排水量(Kg/h) |
||||||||||||
0.5 |
0.2 |
0.4 |
0.6 |
0.8 |
1.0 |
1.2 |
1.6 |
2.0 |
2.5 |
3.0 |
3.5 |
4.0 |
|||
CS11H-16 |
15 |
0.4 |
310 |
500 |
620 |
|
|
|
|
|
|
|
|
|
|
0.8 |
260 |
390 |
500 |
550 |
580 |
|
|
|
|
|
|
|
|
||
1.2 |
300 |
340 |
370 |
400 |
430 |
460 |
490 |
|
|
|
|
|
|
||
1.6 |
260 |
290 |
320 |
350 |
380 |
410 |
440 |
470 |
|
|
|
|
|
||
CS11H-16 |
15 |
0.4 |
490 |
750 |
980 |
|
|
|
|
|
|
|
|
|
|
0.8 |
430 |
650 |
760 |
820 |
890 |
|
|
|
|
|
|
|
|
||
1.2 |
400 |
510 |
570 |
620 |
700 |
760 |
820 |
|
|
|
|
|
|
||
1.6 |
|
390 |
450 |
510 |
570 |
620 |
700 |
760 |
|
|
|
|
|
||
2.5 |
|
|
|
280 |
340 |
380 |
440 |
500 |
560 |
620 |
|
|
|
||
4.0 |
|
|
|
|
|
|
290 |
330 |
380 |
430 |
480 |
520 |
560 |
||
CS41H-16 |
25 |
0.4 |
1850 |
2500 |
2980 |
|
|
|
|
|
|
|
|
|
|
0.8 |
1250 |
1900 |
2100 |
2450 |
2750 |
|
|
|
|
|
|
|
|
||
1.2 |
900 |
1450 |
1650 |
1900 |
2100 |
2250 |
2400 |
|
|
|
|
|
|
||
1.6 |
|
1200 |
1560 |
1450 |
1450 |
1650 |
1750 |
2100 |
|
|
|
|
|
||
2.5 |
|
|
|
700 |
850 |
950 |
1050 |
1200 |
1350 |
1650 |
|
|
|
||
4.0 |
|
|
|
|
|
700 |
750 |
800 |
860 |
920 |
980 |
1050 |
1150 |
||
CS41H-16 |
40 |
0.4 |
2800 |
4250 |
5800 |
|
|
|
|
|
|
|
|
|
|
0.8 |
1800 |
2980 |
3650 |
4250 |
4750 |
|
|
|
|
|
|
|
|
||
1.2 |
|
2500 |
3000 |
3450 |
3900 |
4100 |
4500 |
|
|
|
|
|
|
||
1.6 |
|
2150 |
2650 |
3000 |
3300 |
3600 |
3950 |
4100 |
|
|
|
|
|
||
2.5 |
|
|
|
|
2100 |
2650 |
3000 |
3300 |
3650 |
3900 |
|
|
|
||
4.0 |
|
|
|
|
|
1000 |
1350 |
1650 |
1950 |
2250 |
2500 |
2750 |
3000 |
||
CS41H-16 |
50 150 |
0.4 |
5000 |
8500 |
11500 |
|
|
|
|
|
|
|
|
|
|
0.8 |
4200 |
6200 |
7800 |
8900 |
9500 |
|
|
|
|
|
|
|
|
||
1.2 |
2200 |
3600 |
4700 |
5500 |
6200 |
6800 |
7600 |
|
|
|
|
|
|
||
1.6 |
|
3600 |
4400 |
5000 |
5400 |
5900 |
6100 |
6800 |
|
|
|
|
|
||
2.5 |
|
|
|
3200 |
3600 |
3900 |
4200 |
4700 |
5100 |
5400 |
|
|
|
||
4.0 |
|
|
|
|
|
2850 |
3000 |
3250 |
3700 |
3950 |
4050 |
4400 |
5000 |
