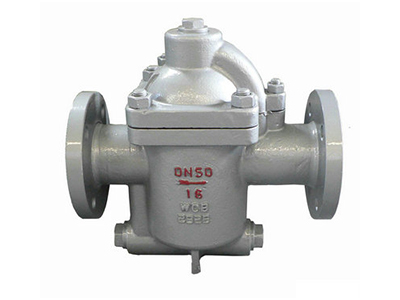

CS45H倒吊桶式疏水阀
CS45H倒吊桶式疏水阀
一、产品概述:
CS45H倒吊桶式蒸汽疏水阀内部是一个倒吊桶为液位敏感件,吊桶开口向下,倒吊桶连接杠杆带动阀心开闭阀门。倒吊桶式疏水阀能排空气,不怕水击,抗污性能好。
二、工作原理:
CS45H倒吊桶式蒸汽疏水阀它是利用冷凝水和蒸汽的密度差的工作原理,内部结构是由杠杆系统连接倒吊桶,克服蒸汽压力开关倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件,倒吊桶开口向下。装置刚起动时,管道内出现空气和低温冷凝水,此时疏水阀是全开放,空气和低温冷凝水迅速排出,装置很快提升温度。当蒸汽进入倒吊桶内,倒吊桶产生向上浮力,倒吊桶连接杠杆带动阀心关闭阀门。倒吊桶上开有一小孔,能自动排空气,当一部份蒸汽从小孔排出,另一部份蒸汽产生凝结水,倒吊桶失去浮力向下沉,倒吊桶连接杠杆带动阀心开启阀门。当蒸汽再进入倒吊桶内,阀门再关闭,循环工作,间断排水。
三、产品特点:
1.内腔所有运动部件均为不锈钢,耐磨损,耐腐蚀。
2.由于蒸汽不能到达被水封的阀座孔,所以无蒸汽损失,高效节能。
3.浮桶倒置,不会被破坏压扁,不怕水击,寿命长。
4.倒置桶顶部设有排气孔。连续排空气性能好,不会形成冷滞后和气堵。
5.倒置桶式疏水阀不受背压的影响,在高的背压下能很好地工作。
6.倒置桶式疏水阀工作可靠,只有两个运动部件(杠杆和倒置桶),故不会产生卡阻。
7.阀座与阀瓣在阀的顶部,阀瓣在开关中可以使污物通过,有良好的自我清洗性能,无污物困扰。
四、零部件材料:
零件名称 |
材料 |
阀体,阀盖 |
WCB,不锈钢 |
浮桶 |
不锈钢 |
阀座 |
不锈钢 |
排气阀 |
不锈钢 |
过滤网 |
不锈钢 |
五、性能参数:
产品型号 |
主要参数 |
|||
阀体材料 |
MPA(MPa) |
最高允许温度(C) |
适用介质 |
|
ER105,ER105F,ER110 |
碳钢 |
1.6 |
425 |
蒸汽,凝结水 |
ER25-25,ER25-45,ER25-65、CS45H |
碳钢 |
2.5-6.4 |
425 |
蒸汽,凝结水 |
