CS49H圆盘式疏水阀
CS49H圆盘式疏水阀
|
产品名称
|

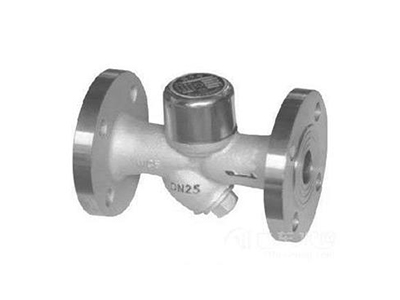

CS49H圆盘式蒸汽疏水阀
|
|
产品型号
|
CS49H
|
|
公称通径
|
DN15-50mm
|
|
压力范围
|
1.6-4.0MPa
|
|
阀体材质
|
铸钢，不锈钢
|
产品概述：
CS49H圆盘式蒸汽疏水阀结构简单、价格较低。漏气率小，不受压力波动的影响，压力范围较大。由于密封面不锈钢。
零件材料：
|
阀体 |
锻钢 |
|
阀帽 |
不锈钢 |
|
阀盖 |
锻钢 |
|
阀片 |
不锈钢 |
|
阀体密封面 |
不锈钢 |
排水量对照表（Kg/h）：
|
产品型号 |
DN |
工作压差（Mpa） |
||||||
|
0.05 |
0.15 |
0.4 |
0.6 |
1.0 |
1.6 |
2.5 |
||
|
CS19H-16C |
15,20,25 |
150 |
280 |
400 |
475 |
600 |
800 |
|
|
32,40,50 |
550 |
650 |
900 |
1200 |
1700 |
2100 |
|
|
|
CS19H-25 |
15,20,25 |
1717 |
1828 |
2536 |
2701 |
3202 |
3581 |
|
|
32,40 |
56 |
|
119 |
|
321 |
470 |
534 |
|
|
50 |
1800 |
2050 |
2600 |
3000 |
3500 |
4300 |
5000 |
|
|
CS19H-40 |
15,20,25 |
56 |
|
119 |
|
321 |
470 |
534 |
|
32,40,50 |
1800 |
2050 |
2600 |
3000 |
3500 |
4300 |
5000 |
|
主要外形及连接尺寸：
|
产品型号 |
DN |
螺纹连接 |
承接焊连接 |
重量 |
法兰连接 |
重量 |
|||||||||||||||||||||||||||
|
RC |
L |
H |
H1 |
L |
H |
H1 |
D |
t |
L |
H |
H1 |
D |
K |
d |
c |
f |
N-φ |
||||||||||||||||
|
（mm） |
（mm） |
（mm） |
|||||||||||||||||||||||||||||||
|
15 |
1/2 |
75 |
57 |
35 |
75 |
57 |
35 |
23 |
7 |
1.23 |
150 |
57 |
35 |
95 |
65 |
45 |
14 |
2 |
4-14 |
3.13 |
||||||||||||
|
20 |
3/4 |
85 |
60 |
43 |
85 |
60 |
43 |
28 |
7 |
1.32 |
150 |
60 |
43 |
105 |
75 |
55 |
14 |
2 |
4-14 |
3.70 |
|||||||||||||
|
25 |
1 |
95 |
68 |
50 |
95 |
68 |
50 |
33 |
10 |
1.67 |
160 |
68 |
50 |
115 |
85 |
65 |
14 |
2 |
4-14 |
4.78 |
|||||||||||||
|
32 |
11/4 |
105 |
90 |
80 |
105 |
90 |
80 |
42 |
12 |
6.7 |
200 |
90 |
80 |
135 |
100 |
78 |
16 |
2 |
4-18 |
10.8 |
|||||||||||||
|
40 |
11/2 |
110 |
90 |
80 |
110 |
90 |
80 |
52 |
12 |
6.9 |
230 |
90 |
80 |
145 |
110 |
85 |
16 |
3 |
4-18 |
10.84 |
|||||||||||||
|
50 |
2 |
170 |
95 |
87 |
130 |
95 |
87 |
62 |
12 |
7.7 |
230 |
95 |
87 |
160 |
125 |
100 |
16 |
3 |
4-18 |
13.62 |
|||||||||||||
|
CS19H-40 |
15 |
1/2 |
75 |
61 |
41 |
75 |
61 |
41 |
23 |
9 |
1.23 |
150 |
61 |
41 |
95 |
65 |
45 |
16 |
2 |
4-14 |
3.13 |
||||||||||||
|
20 |
3/4 |
85 |
64 |
45 |
85 |
64 |
45 |
28 |
12 |
1.32 |
150 |
64 |
45 |
105 |
75 |
55 |
16 |
2 |
4-14 |
3.70 |
|||||||||||||
|
25 |
1 |
95 |
68 |
45 |
95 |
68 |
45 |
33 |
15 |
1.67 |
160 |
68 |
45 |
115 |
85 |
65 |
16 |
2 |
4-14 |
4.78 |
|||||||||||||
|
32 |
11/4 |
105 |
81 |
56 |
105 |
81 |
56 |
40 |
15 |
6.7 |
200 |
81 |
56 |
135 |
100 |
78 |
18 |
2 |
4-18 |
11.7 |
|||||||||||||
|
40 |
11/2 |
110 |
81 |
56 |
110 |
81 |
56 |
50 |
15 |
6.82 |
230 |
81 |
56 |
145 |
110 |
85 |
18 |
3 |
4-18 |
11.82 |
|||||||||||||
|
50 |
2 |
120 |
89 |
64 |
120 |
89 |
64 |
60 |
20 |
7.62 |
230 |
89 |
64 |
160 |
125 |
100 |
20 |
3 |
4-18 |
14.14 |
|||||||||||||
