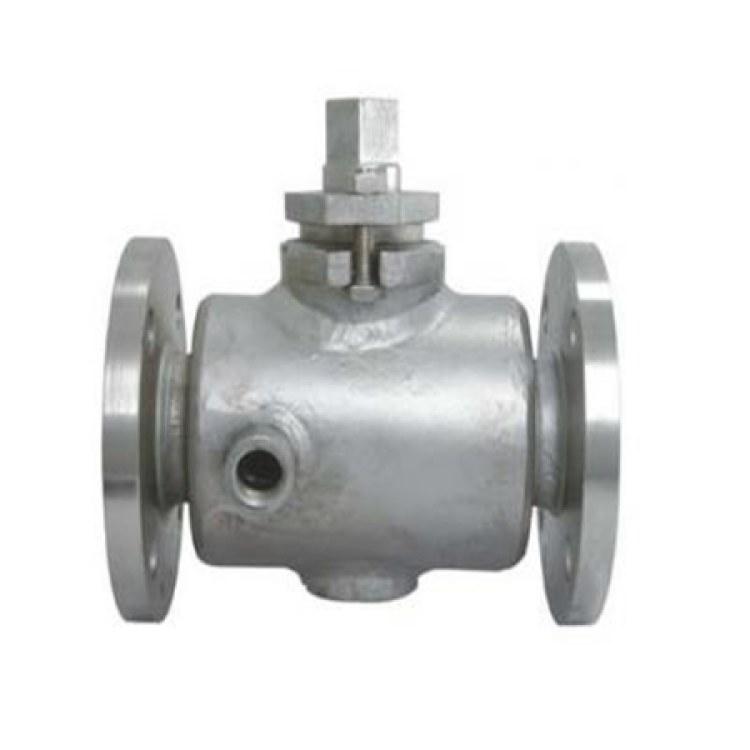

二通保温旋塞阀
二通保温旋塞阀
|
产品名称
|
二通保温旋塞阀
|
|
产品型号
|
BX43W-10C、P、R
|
|
公称通径
|
DN15-300
|
|
压力范围
|
1.0MPa
|
|
阀体材质
|
铸铁、铸钢、不锈钢
|
旋塞阀主要优点：
（1）适用于经常操作，启闭快、轻便。
（2）流体阻力小。
（3）结构简单，相对体积小，重量轻，便于维修。
（4）密封性能好。
（5）不受安装方向的限制，介质的流向可任意。
（6）振动小，噪声小。
二通保温旋塞阀概述：
本页产品展示：二通保温旋塞阀【制造钢材：制造钢材：铸钢、304L/R、316L/R不锈钢】
展示产品型号：BX43W-1.0P/R/C
管道连接方式：法兰连接
适用介质范围：硝酸类等、非腐蚀、弱腐蚀
公称压力范围：1.0Mpa/10公斤
二通保温旋塞阀主要性能规范：
|
型号 |
公称压力 |
试验压力PS（MPa） |
工作压力 |
适用介质 |
工作温度 |
|
|
壳体 |
密封 |
|||||
|
BX43W-1.0P |
1.0 |
1.5 |
1.1 |
1.0 |
硝酸类等 |
≤250 |
|
BX43W-1.0C |
1.0 |
1.5 |
1.1 |
1.0 |
非腐蚀、弱腐蚀 |
≤200 |
二通保温旋塞阀主要外形及连接尺寸：
|
口径（DN） |
L |
D |
D1 |
D2 |
z-φd |
|
|
20 |
90 |
150 |
105 |
75 |
55 |
4╳14 |
|
25 |
110 |
160 |
115 |
85 |
65 |
4╳14 |
|
32 |
115 |
190 |
135 |
100 |
78 |
4╳18 |
|
40 |
150 |
200 |
145 |
110 |
85 |
4╳18 |
|
50 |
170 |
220 |
160 |
125 |
100 |
4╳18 |
|
65 |
220 |
280 |
180 |
145 |
120 |
4╳18 |
|
80 |
250 |
300 |
195 |
160 |
135 |
4╳18 |
|
100 |
300 |
340 |
215 |
180 |
155 |
8╳18 |
|
125 |
350 |
245 |
210 |
185 |
8╳18 |
|
|
150 |
400 |
280 |
240 |
210 |
8╳23 |
|
|
200 |
450 |
335 |
295 |
265 |
8╳23 |
|
|
250 |
530 |
390 |
350 |
320 |
8╳23 |
|
|
300 |
580 |
440 |
400 |
368 |
8╳23 |
|
二通保温旋塞阀主要零部件材料：
|
零件名称 |
阀体、塞子 |
填料 |
|
BX43W-1.0P |
不锈钢 |
石墨盘根+304 |
|
BX43W-1.0C |
铸钢 |
【旋塞阀】由于旋塞阀密封面之间运动带有擦拭作用，而在全开时可防止与流动介质的接触，故它通常也能用于带悬浮颗粒的介质。旋塞阀的另一个重要特性时它易于适应多通道结构，以致一个阀可以获得两个、三个，甚至四个不同的流道例如：三通旋塞阀。这样可以简化管道系统的设计、减少阀门用量以及设备中需要的一些连接配件。『二通保温旋塞阀安装注意事项』：①、要留有阀柄旋转的位置。②、不能用作节流。③、带传动机构的旋塞阀应直立安装。
