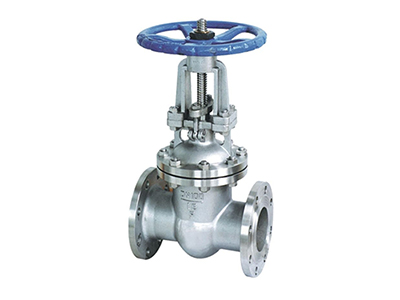

【Z41H闸阀简介】

Z41H闸阀：是所有用金属钢材料浇铸成铸件加工的闸阀统称铸钢闸阀。与铸钢闸阀相对应的还铸铁闸阀、不锈钢闸阀、锻钢闸阀，可锻铸铁闸阀。在阀门采购中说到铸钢闸阀通常就是指WCB牌号的碳钢闸阀，因为在最早期的时候钢制铸件没有像现在这样丰富，说到铸钢闸阀只有WCB这个材料好选，时间久了默认铸钢闸阀就是WCB碳钢闸阀，WCB碳钢闸阀也是历史最悠久，使用最广泛的阀门结构形式之一。

   闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关,不能作调节和节流。闸板有两个密封面,最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为50,介质温度不高时为2°52'。楔式闸阀的闸板可以做成一个整 体，叫做刚性闸板；也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。公称压力1.6MPa-16.0MPa，工作温度-29～550℃的自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、化肥、电力行业、冶金、能源系统等体等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

【工作原理】
不锈钢闸阀的闸板随阀杆一起作直线运动的，叫升降杆闸阀 ( 亦叫明杆闸阀)。通常在升降杆上 有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动 , 也就是将操作转矩变为操作推力。密封面可以只依靠介质压力来密封 , 即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分闸阀是采用强制密封的 , 即阀门关闭时，要依靠外力强行将闸板压向阀座 , 以保证密封面的密封性。

【产品特点】

1、选材考究，符合国内外相关标准，材料的全面质量高。

2、符合国内外先进标准的要求，密封可靠、性能优良、造型美观。

3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。

4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。

5、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手动，启闭轻松自如。

6、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。

【产品优点】

1、流体阻力小 , 密封面受介质的忡刷和侵蚀小

2、开闭较省力。

3、介质流向不受限制 , 不扰流、不降低压力。

4、形体简单 , 结构长度短，制造工艺性好，适用范围广。

5、驱动方式分手动、电动、气动、齿轮传动。

6、广泛适用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、化肥、电力行业、冶金、能源系统等体等各种工况的管路上，切断或接通管路介质。

【设计标准】

1、设计制造按GB12234-89

2、结构长度按GB12221-89

3、法兰尺寸按GB9113 JB79

4、阀门检查和试验按GB13927

【技术参数】

【安装与维护】

1、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。

2、双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 )。

3、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )。

4、带传动机构的闸阀，按产品使用说明书的规定安装。

5、如果阀门经常开关使用 , 每月至少润滑一次。
