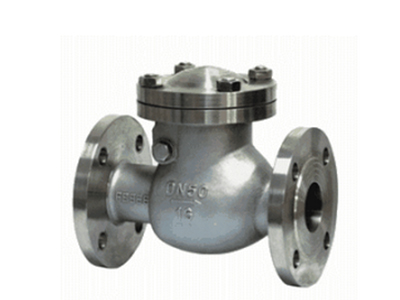

PH44H 排渣止回阀
PH44H 排渣止回阀
一、PH44H 排渣止回阀 产品介绍：
PH44H 排渣止回阀适用于火力发电厂水除灰系统，冶金、工业炼钢、沙尘污水处理、轧钢铁皮汗水处理、煤矿渣、水渣处理和矿山工业选矿的管路上作为启闭装置，该产品具有结构合理，性能可靠操 作轻便使用寿命长等特点。
二、PH44H 排渣止回阀 产品特点：
1、阀体出口流道结型合理，不存渣，启闭灵活，不卡阻。
2、阀瓣围绕阀座外的销轴旋转，减少关闭时发生猛烈冲击。
3、销轴与阀瓣连接采用内装式的销轴结构，减小外泄漏点，使用更可靠。
4、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
5、阀瓣、阀座的密封面采用硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。
6、阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
三、PH44H 排渣止回阀 主要零件材质：
|
型号 |
公称压力 |
试验压力/MPa |
工作温度/℃ |
工作压力/MPa |
适用介质 |
|
|
壳体 |
密封 |
|||||
|
PH44H-10C |
1.O |
1.5 |
1.1 |
≤200℃ |
10 |
灰渣 |
|
PH44H-16C |
1.6 |
2.4 |
1.76 |
16 |
||
|
PH44H-25C |
2.5 |
3.8 |
2.8 |
2.5 |
||
四、PH44H 排渣止回阀 主要外形尺寸:
|
公称通径 |
主要尺寸（mm） |
重量 |
||||
|
L |
D |
D1 |
D2 |
Z-φd |
||
|
80 |
241 |
200 |
160 |
132 |
8-φ18 |
48 |
|
100 |
292 |
220 |
180 |
156 |
8-φ18 |
63 |
|
150 |
356 |
285 |
240 |
212 |
8-φ22 |
120 |
|
200 |
495 |
340 |
295 |
268 |
8-φ22 |
200 |
|
250 |
622 |
395 |
350 |
320 |
12-φ22 |
250 |
|
300 |
698 |
445 |
400 |
370 |
12-φ22 |
320 |
|
350 |
787 |
505 |
460 |
430 |
16-φ22 |
400 |
|
400 |
900 |
565 |
515 |
482 |
16-φ26 |
517 |
|
450 |
918 |
615 |
565 |
532 |
20-φ26 |
610 |
|
500 |
978 |
670 |
620 |
585 |
20-φ26 |
705 |
