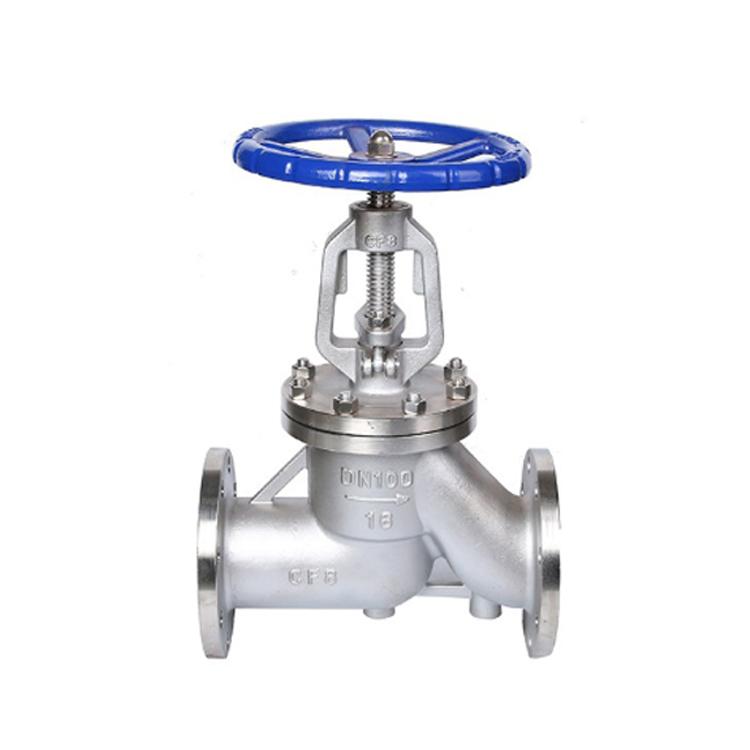

    手动铸钢法兰截止阀

    一、铸钢法兰截止阀--概述


    J41H-16C~160C 铸钢法兰截止阀：手动、法兰连接、直通式、阀座密封面材料为 Cr13 系不锈钢、公称压力 PN16~PN160、阀体材料为碳素钢的截止阀。


    二、铸钢法兰截止阀--性能参数


    型号 PN 工作压力 / MPa 适用温度 / ℃ 适用介质
    J41H-16C~160C 16~160 1.6~16.0 ≤425 水、蒸汽、油品



    三、铸钢法兰截止阀--零部件材料


    型号 材料
    阀体、阀盖 阀杆 密封面 填料
    J41H-16C~160C 碳素钢 铬不锈钢 堆焊铁基合金 石棉、石墨、柔性石墨、聚四氟乙烯



    四、产品外形及结构尺寸 1.6MPa


    DN L D D1 D2 b z×ød H D0 重量/KG
    10 130 90 60 40 14 4×ø14 198 120 5
    15 130 95 65 45 14 4×ø14 200 120 5.5
    20 150 105 75 55 14 4×ø14 243 140 7.3
    25 160 115 85 65 14 4×ø14 253 160 8
    32 180 135 100 78 15 4×ø18 280 160 12
    40 200 145 110 85 16 4×ø18 312 200 16
    50 230 160 125 100 16 4×ø18 321 200 16
    65 290 180 145 120 18 4×ø18 325 240 22
    80 310 195 160 135 20 4×ø18 355 240 31
    100 350 215 180 155 20 4×ø18 415 280 45
    125 400 245 210 185 22 4×ø18 460 320 80
    150 480 280 240 210 24 8×ø23 510 360 97
    200 600 335 295 265 26 12×ø23 590 360 169



    五、产品外形及结构尺寸 2.5MPa


    DN L D D1 D2 b z×ød H D0 重量/KG
    10 130 90 60 40 16 4×ø14 198 120 4.9
    15 130 95 65 45 16 4×ø14 233 120 5.5
    20 150 105 75 55 16 4×ø14 275 140 7
    25 160 115 85 65 16 4×ø14 285 160 7.5
    32 180 135 100 78 18 4×ø18 302 180 8.5
    40 200 145 110 85 18 4×ø18 355 200 12.5
    50 230 160 125 100 20 4×ø18 362 240 16
    65 290 180 145 120 22 8×ø18 325 280 25
    80 310 195 160 135 22 8×ø18 369 280 30
    100 350 230 190 165 24 8×ø23 370 300 35
    125 400 270 220 188 28 8×ø18 558 400 89
    150 480 300 250 218 30 8×ø23 611 400 98
    200 600 360 310 278 34 12×ø25 721 400 170



    六、产品外形及结构尺寸 4.0MPa


    DN L D D1 D2 b z×ød H D0 重量/KG
    10 130 90 60 40 16 4×ø14 198 120 4.5
    15 130 95 65 45 16 4×ø14 233 120 5
    20 150 105 75 55 16 4×ø14 275 140 7
    25 160 115 85 65 16 4×ø14 285 160 9
    32 180 135 100 78 18 4×ø18 302 160 12
    40 200 145 110 85 18 4×ø18 355 200 17
    50 230 160 125 100 20 4×ø18 373 240 24
    65 290 180 145 120 22 8×ø18 408 280 33
    80 310 195 160 135 22 8×ø18 436 320 44
    100 350 230 190 160 24 8×ø23 480 360 60
    125 400 270 220 188 28 8×ø25 558 400 89
    150 480 300 250 218 30 8×ø25 611 400 130
