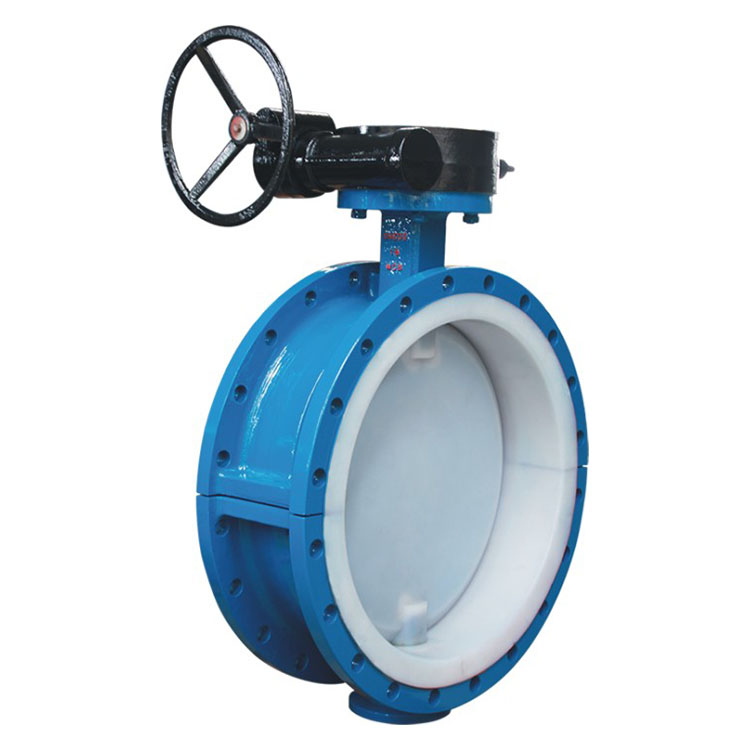

D341F46衬氟蝶阀
D341F46衬氟蝶阀
一、简介：
D341F46衬氟蜗轮蝶阀管路中除了起切断和截流用外,近年来已经把密封性能作为评价的主要指标,受到市场的青睐.另外,蝶阀还有体积小、重量轻、结构简单的优点,与同参数闸阀比较,平均减轻重量达30-50％,蝶板旋转90°即可实现启、闭过程,又由于转轴两侧蝶板受介质作用力近似相等,转矩相反,因此启闭力矩较小.
二、结构特点：
1.中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线),具有双向密封功能,压力、流量可自由调节;
2.偏心蝶阀为二维方向偏心产生的凸轮效应会使密封副产生足够的密封比压,并且随着工作压力的升高,密封副产生足够的密封比压,并且随着工作压力的升高,密封效果更理想.
3.四级加载弹性密封,jue对保证了阀门内、外的零泄露;
a.轴头、蝶板圆周连接处的特殊过渡曲线与阀座的合理过盈;
b.轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合;
c.轴的径向采用O型圈与金属垫的组合;
d.阀座镶在有弹性条的阀体槽内;
4.采用可调性弹子定位,定位准确,结构简单.
三、设计规范：
遵循GB 12238,API 609,MSS SP-67, MSS SP-68标准.
四、驱动方式
手动、蜗轮转动、气动、电动.
四、零部件：
|
序号 NO |
零件名称 Name |
灰铸铁 |
铸钢 |
不锈刚 |
超低碳不锈钢 |
||
|
Z |
C |
|
R |
PL |
RL |
||
|
1 |
阀体 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
蝶板轴/销 |
1Cr13 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
|
3 |
衬里层/阀座 |
PCTFE(F3) FEP(F46) PFA (可溶性聚四氟乙烯) |
|||||
|
4 |
蝶板/填料压盖 |
WCB |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
5 |
支架 |
WCB(碳钢) |
CF8(不锈钢) |
||||
|
6 |
填料 |
PTFE (F4) |
PTFE (F4) |
PTFE (F4) |
|||
|
7 |
蝶栓 |
35 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr18Ni9 |
1Cr18Ni9 |
|
8 |
螺母 |
45 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
四、外形尺寸：
|
公称通径 |
标准值 |
参考值 |
|||||||||
|
DN (mm) |
NPS (inch) |
L |
D |
D1 |
D2 |
f |
|
Z-φd |
D0 |
H |
W(kg) |
|
PN0.6(MPa) |
|||||||||||
|
40 |
11/2 |
106 |
130 |
100 |
80 |
3 |
16 |
4-φ14 |
160 |
140 |
10 |
|
50 |
2 |
108 |
140 |
110 |
90 |
3 |
16 |
4-φ14 |
200 |
160 |
12 |
