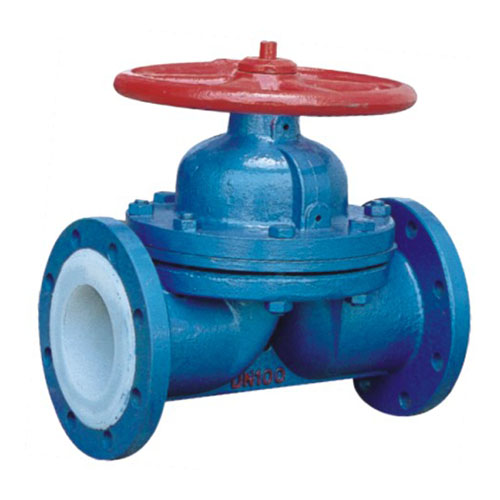

G41F46衬氟隔膜阀

添加时间：2020-07-22

G41F46衬氟隔膜阀概述：

基本系列为全衬里G41F46、EG41F46、型堰式和G45F46型直流式。复合隔膜阀将阀体下部内腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆、阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免。表面均匀包覆一层FEP。阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。

G41F46衬氟隔膜阀特点：

隔膜阀的结构简单、流体阻力小、流通能力较同规格的其他类型阀大；无泄漏，能用于高粘度及有悬浮颗粒介质的调节。隔膜把介质与阀杆上腔隔离，所以没有填料介质也不会外漏。但是，由于隔膜和衬里材料的限制，耐压性、耐温性较差，一般只适用于1.6MPa公称压力和150℃以下。

性能规范：

序号	零件名称	材质	序号	零件名称	材质
1	螺柱	不锈钢、铜	10	滚动轴承	单向推力轴承
2	指示灯	钢	11	螺母	不锈钢、铜
3	限位置	聚碳酸脂	12	螺栓	不锈钢、铜
4	手轮	ABSABS	13	阀体	RPPABSPVDFRPPASBPVDF
5	压紧螺母	不锈钢、RPP	14	垫膜	橡胶
6	衬环	PP	15	隔膜片	F46PVDFF46PVDF
7	螺母	铸铁、钢、铜	16	铸	钢、不锈钢
8	阀杆	不锈铜、钢	17	阀瓣	铸铁、不锈钢
9	阀盖	RPPABSPVDF	-	-	-

四、G41F46衬氟隔膜阀外形连接尺寸及重量：

公称通径 DN（mm）	尺寸（mm）							工作压力（Mpa）		工作温度（℃）		质量（㎏）
公称通径 DN（mm）	D1	D	L	b	H	n	φ	ASB	PVDF	ASB	PVDF	ASB	PVDF
15	95	65	125	14	125	4	14	0.6	0.5	90	120	0.8	1.2
20	105	75	135	20	130	4	14	0.6	0.5	90	120	0.9	1.6
25	115	85	145	20	145	4	14	0.6	0.5	90	120	1.0	1.8
32	135	100	200	20	170	4	18	0.6	0.5	90	120	0.3	2.4
40	145	110	180	20	190	4	18	0.6	0.5	90	120	1.8	3
50	200	125	210	18	215	4	18	0.6	0.4	90	120	2.6	3.9
65	180	145	250	22	280	4	18	0.6	0.4	90	120	5.1	7.8
80	195	200	300	25	300	4	18	0.6	0.3	90	120	6.2	8.9
100	215	180	350	25	340	8	18	0.6	0.3	90	120	9.9	15
125	245	210	400	30	420	8	18	0.4	0.2	90	120	13.8	21
150	280	240	460	30	480	8	23	0.4	0.2	90	120	25.5	37
200	335	295	570	35	625	8	23	0.4	0.2	90	120	37.2	56
