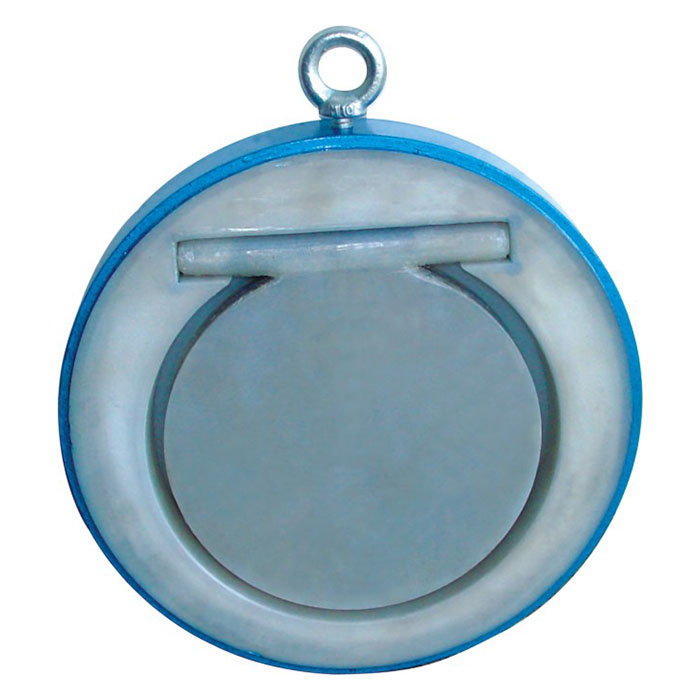

H74F46J衬氟单瓣旋启式止回阀
H74F46J衬氟单瓣旋启式止回阀
一、H74F46旋启式衬氟对夹止回阀产品概述
H74F46旋启式衬氟对夹止回阀 由于衬氟F46、FPP塑料不适合耐高温，衬氟止回阀具有管道介质止回作用，防止介质倒流。衬氟止回阀是一种依靠介质本身的流动，而自动启、闭阀瓣用来阻止介质逆向流动的自动阀门。适用于各类具强腐蚀介质的工业管路系统中做启闭装置。由于氟塑料在耐强腐蚀介质方面所具有的独特性能,内衬在各类铸铁、碳钢、不锈钢的阀体或管件内壁及阀门内件的外表面。不但可以适不同工况下的强腐蚀介质，而且可代替价格昂贵的稀有金属，其耐腐蚀寿命比普通阀门约提高10—20倍。
H74F46旋启式衬氟对夹止回阀被广泛应用于石油、化工、电站、化纤、城建、铁路、军工科研、制药、环保、冶金、建筑给排水工程、消防系统、造纸、矿山、自来水、农田水利、化肥等多种行业。
二、H74F46旋启式衬氟对夹止回阀主要零部件材料表
|
序号 |
零件 名称 |
灰铸铁 |
铸钢 |
不锈钢 |
超低碳不锈钢 |
||
|
Z |
C |
|
R |
PL |
RL |
||
|
1 |
阀体、阀盖 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
衬里层/阀盖 |
衬硬橡胶(NR)FEP(F46)PCTFE(F3)PFA(可溶性聚四氟乙烯) |
|||||
|
3 |
轴、阀瓣(板) |
1 Cr13/35WCB 1Cr18Ni9/CF8 00Cr17Ni14Mo2/CF3M |
|||||
|
4 |
螺栓 |
35 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
5 |
螺母 |
45 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
三、H74F46旋启式衬氟对夹止回阀主要外形连接尺寸及重量表
