    Z41F46衬氟闸阀

    一、防腐蚀衬氟楔式闸阀--概述

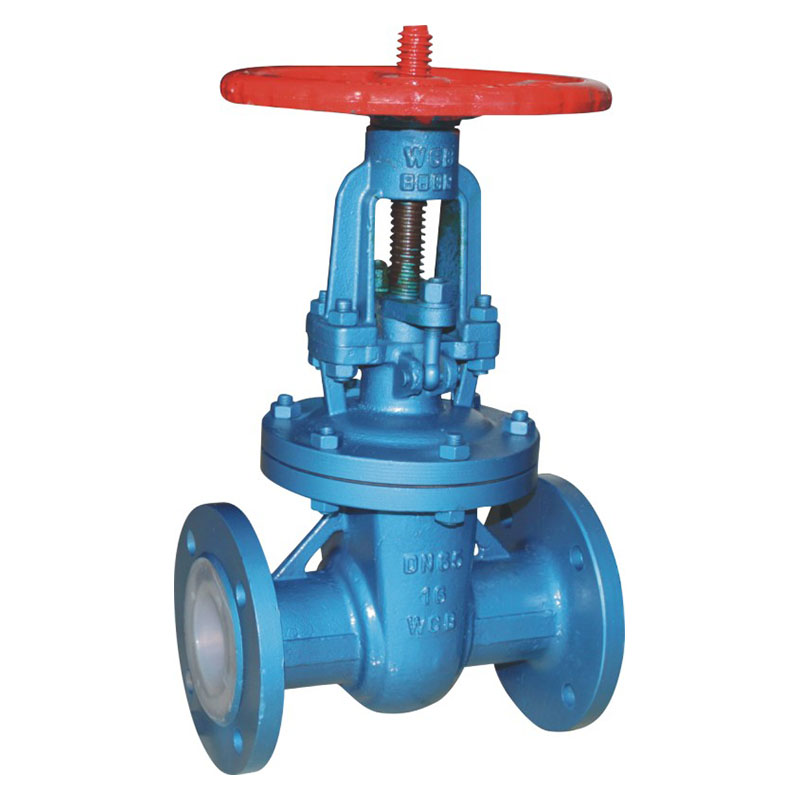

    Z41F46 型  防腐蚀衬氟楔式闸阀：手动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为聚四氟乙烯，公称压力 PN16~PN25，阀体材料为灰铸铁衬氟塑料的闸阀。防腐蚀衬氟楔式闸阀适用在-50℃~150℃的各种浓度的硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。表面均匀包覆一层FEP。阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面外配以耐温化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。


    二、防腐蚀衬氟楔式闸阀--基本型号


    手动 Z41F3 Z40F3 蜗轮 Z441F3 Z440F3
    Z41F46 Z40F46 Z541F46 Z540F46
    气动 Z641F3 Z640F3 电动 Z941F3 Z940F3
    Z641F46 Z640F46 Z941F46 Z940F46

    三、防腐蚀衬氟楔式闸阀--技术规范


    设计标准 GB12234
    结构长度 GB12221
    法兰标准 JB/T79-94
    GB9113.1-26
    检验试验 GB/T13927
    驱动方式 手动、电动、气动



    四、防腐蚀衬氟楔式闸阀--主要零部件材料表


    序号 零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸阀
    Z C P R PL RL
    1 阀体/端盖/闸板 HT250 WCB CF8 CF8M CF3 CF3M
    2 阀杆 1Cr13 2Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
    3 衬里/阀座 PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4)
    4 填料/压盖 WCB CF8 CF8M CF3 CF3M
    5 填料 PTFE(F4) PTFE(F4) PTFE(F4)
    6 活节螺栓 35 1Cr17Ni2 1Cr17Ni2
    7 阀杆螺母 ZCuAI10Fe3 ZCuAI10Fe3 ZCuAI10Fe3
    8 紧固螺母 45 1Cr17Ni2 1Cr18Ni9Ti
    9 螺母   0Cr18Ni9 0Cr18Ni9
    10 手轮 WCB WCB WCB



    五、防腐蚀衬氟楔式闸阀--主要外型和连接尺寸


    公称通径 标准值 参考值
    DN(mm) NPS(inch) L D D1 D2 f b Z-Фd W D0 H WT(Kg)
    PN0.6MPa
    15 1/2 130 80 55 40 2 12 4-Ф12 100 100 120 5
    20 3/4 150 90 65 50 2 14 4-Ф12 100 120 140 6
    25 1 160 100 75 60 2 14 4-Ф12 120 130 150 7
    32 11/4 180 120 90 70 2 16 4-Ф14 120 156 185 10
    40 11/2 240 130 100 80 3 16 4-Ф14 160 165 205 18
    50 2 250 140 110 90 3 16 4-Ф14 160 350 400 25
    65 21/2 270 160 130 110 3 16 4-Ф14 180 370 435 30
    80 3 280 185 150 125 3 18 4-Ф18 180 430 510 43
    100 4 300 205 170 145 3 18 4-Ф18 220 495 595 58
    125 5 325 235 200 175 3 20 8-Ф18 220 610 735 100
    150 6 350 260 225 200 3 20 8-Ф18 240 670 820 115
    200 8 400 315 280 255 3 22 8-Ф18 240 815 1015 145
    250 10 450 370 335 310 3 24 12-Ф18 240 965 1215 230
    300 12 500 435 395 362 4 24 12-Ф23 280 1140 1440 335
    350 14 550 485 445 412 4 26 12-Ф23 280 1275 1625 540
    400 16 600 535 495 462 4 28 16-Ф23 320 1445 1845 670
    450 18 650 590 550 518 4 28 16-Ф23 320 1530 1980 780
    500 20 700 640 600 568 4 30 16-Ф23 360 1725 2225 850
    公称通径 标准值 参考值
    DN(mm) NPS(inch) L D D1 D2 f b Z-Фd D0 H H1 WT(Kg)
    PN1.0MPa
    15 1/2 130 95 65 45 2 14 4-Ф14 100 110 125 6
    20 3/4 150 105 75 55 2 16 4-Ф14 100 120 140 7
    25 1 160 115 85 65 2 16 4-Ф14 120 132 155 8
    32 11/4 180 135 100 78 2 18 4-Ф18 120 156 185 11
    40 11/2 240 145 110 85 3 18 4-Ф18 160 167 210 20
    50 2 250 160 125 100 3 20 4-Ф18 160 358 410 28
    65 21/2 270 180 145 120 3 20 4-Ф18 180 375 440 32
    80 3 280 195 160 135 3 22 4-Ф18 180 435 515 45
    100 4 300 215 180 155 3 22 8-Ф18 220 500 600 60
    125 5 325 245 210 185 3 24 8-Ф18 220 615 740 110
    150 6 350 280 240 210 3 24 8-Ф23 240 675 825 120
    200 8 400 335 295 265 3 26 8-Ф23 280 820 1020 150
    250 10 450 390 350 320 3 28 12-Ф23 320 970 1220 240
    300 12 500 440 400 368 4 28 12-Ф23 320 1145 1445 340
    350 14 550 500 460 428 4 30 16-Ф23 360 1280 1630 550
    400 16 600 565 515 482 4 32 16-Ф25 400 1450 1850 680
    450 18 650 615 565 532 4 32 20-Ф25 500 1538 1988 795
    500 20 700 670 620 585 4 34 20-Ф25 500 1730 2230 880



    PN1.6MPa

    15 1/2 130 95 65 45 2 14 4-Ф14 120 110 130 7
    20 3/4 150 105 75 55 2 16 4-Ф14 120 120 140 8
    25 1 160 115 85 65 2 16 4-Ф14 120 135 160 9
    32 11/4 180 135 100 78 2 18 4-Ф18 160 160 190 13
    40 11/2 240 145 110 85 3 18 4-Ф18 160 170 220 25
    50 2 250 160 125 100 3 20 4-Ф18 160 360 410 32
    65 21/2 270 180 145 120 3 20 4-Ф18 180 380 440 38
    80 3 280 195 160 135 3 22 8-Ф18 180 440 520 50
    100 4 300 215 180 155 3 24 8-Ф18 240 500 600 68
    125 5 325 245 210 185 3 26 8-Ф18 240 615 740 125
    150 6 350 280 240 210 3 28 8-Ф23 280 680 830 170
    200 8 400 335 295 265 3 30 12-Ф23 280 820 1020 210
    250 10 450 405 355 320 3 32 12-Ф25 320 980 1230 260
    300 12 500 460 410 375 4 34 12-Ф25 320 1150 1450 480
    350 14 550 520 470 435 4 38 16-Ф25 400 1285 1635 620
    400 16 600 580 525 485 4 40 16-Ф30 400 1455 1855 805
    450 18 650 640 585 545 4 44 20-Ф30 500 1545 1990 880
    500 20 700 705 650 608 4 46 20-Ф34 500 1735 2235 920



    PN2.5MPa

    公称通径 标准值 参考值
    DN(mm) NPS(inch) L D D1 D2 f b Z-Фd D0 H H1 WT(Kg)
    PN2.5MPa
    15 1/2 130 95 65 45 2 16 4-Ф14 120 110 130 8
    20 3/4 150 105 75 55 2 16 4-Ф14 120 120 140 9
    25 1 160 115 85 65 2 16 4-Ф14 160 135 160 10
    32 11/4 180 135 100 78 2 18 4-Ф18 160 160 190 14
    40 11/2 240 145 110 85 3 18 4-Ф18 180 170 220 28
    50 2 250 160 125 100 3 20 4-Ф18 180 360 410 36
    65 21/2 270 180 145 120 3 22 8-Ф18 240 380 440 45
    80 3 280 195 160 135 3 22 8-Ф18 240 440 520 58
    100 4 300 230 190 160 3 24 8-Ф23 280 500 600 76
    125 5 325 270 220 188 3 28 8-Ф25 280 615 740 143
    150 6 350 300 250 218 3 30 8-Ф25 320 680 830 178
    200 8 400 360 310 278 3 34 12-Ф25 320 820 1020 243
    250 10 450 425 270 332 3 36 12-Ф30 400 980 1230 275
    300 12 500 485 430 390 4 40 16-Ф30 400 1150 1450 520
    PN4.0MPa
    15 1/2 130 95 65 46 2 14 4-Ф14 160 220 240 9
    20 3/4 150 105 75 56 2 16 4-Ф14 180 256 280 12
    25 1 160 115 85 65 3 16 4-Ф14 180 275 305 14
    32 11/4 180 140 100 76 3 18 4-Ф18 200 285 318 16
    40 11/2 200 150 110 84 3 18 4-Ф18 200 320 365 29
    50 2 250 165 125 99 3 20 4-Ф18 280 371 425 33
    65 21/2 280 185 145 118 3 22 8-Ф18 280 393 463 46
    80 3 310 200 160 132 3 24 8-Ф18 320 455 535 53
    100 4 350 235 190 156 3 24 8-Ф22 360 551 660 80
    125 5 400 270 220 184 3 26 8-Ф26 400 634 755 128
    150 6 450 300 250 211 3 28 8-Ф26 400 708 860 155
    200 8 550 375 320 284 3 34 12-Ф30 450 858 1060 265
    250 10 650 450 385 315 3 38 12-Ф33 560 1015 1270 370
    300 12 750 515 450 409 4 42 16-Ф33 640 1200 1580 550
