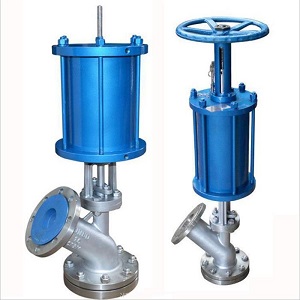

气动放料阀
气动放料阀
气动放料阀概述：
气动放料阀又分为气动(上展式,下展式)放料阀本公司的放料阀主要适用于反应釜，储罐和其他容器的底部作排料用，借助于阀门底部法兰（凸缘）焊接于反应釜或储罐和其他容器的底部，因此消除工艺介质通常在容器出口的残留现象。气动放料阀根据实际情况的需要，阀体底部结构设计为平底型，阀体为V型，并提供提升和下降两种工作方式阀瓣。阀体内腔装有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间，可以保护阀体不被介质冲刷、腐蚀，并对密封圈进行特种处理，使表面硬度达到HRC56-62，具有高耐磨、耐腐蚀的功能。阀瓣密封根据需要时封面均堆焊有硬质合金，密封副采用线密封，保证密封的可靠性，并可防止结疤。同时，采取短行程阀瓣的设计。在化工、石油、冶金、要类、染料、食品加工等行业广泛使用。
气动放料阀产品特点和用途：
1、本阀操作简便，运动灵活可靠。
2、阀瓣装置维修简单，密封结构合理，密封圈更换方便实用。
3、本气动放料阀广泛应用于石油、冶金、化工、造纸更工业领域（化学液体、煤浆、矿浆等输送启闭放料用）。
4、其特点是沉淀于反应釜，储藏罐或管道里的化学液体或浆料得于顺畅流通。
气动放料阀零件材料：
|
零件名称 |
ZG1Cr18Ni9Ti系列 |
ZG00Cr18Ni10系列 |
ZG1Cr18Ni12MO 2 Ti系列 |
ZG00Cr17Ni14MO 2 系列 |
WCB系列 |
|
阀体/阀盖 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
|
阀杆 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
|
阀瓣 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
|
垫片 |
304+PTFE |
304L+PTFE |
316+PTFE |
316L+PTFE |
石墨+304 |
|
螺柱 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
35CrMoA |
|
螺母 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |
气动放料阀连接尺寸：
|
DN |
d |
D |
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
|
25 |
25 |
115 |
85 |
65 |
115 |
85 |
60 |
40 |
|
32 |
32 |
135 |
100 |
78 |
135 |
100 |
65 |
45 |
|
40 |
40 |
145 |
110 |
85 |
145 |
110 |
80 |
60 |
|
50 |
50 |
160 |
125 |
100 |
160 |
125 |
85 |
70 |
|
65 |
65 |
180 |
145 |
120 |
180 |
145 |
125 |
85 |
|
80 |
80 |
195 |
160 |
135 |
195 |
160 |
135 |
95 |
|
100 |
100 |
215 |
180 |
155 |
215 |
180 |
160 |
130 |
|
125 |
125 |
245 |
210 |
185 |
245 |
210 |
180 |
140 |
|
150 |
150 |
280 |
240 |
210 |
280 |
240 |
185 |
165 |
|
200 |
200 |
335 |
295 |
265 |
335 |
295 |
255 |
230 |
