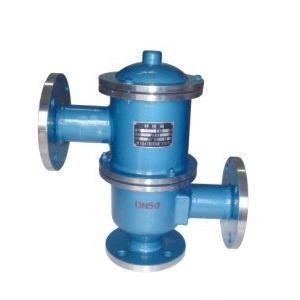

HX2/HXF2 带双接管呼吸阀
HX2/HXF2 带双接管呼吸阀
一、产品概述
HX2、HXF2带双接管（阻火）呼吸阀是维护储罐气压平衡，减少介质挥发的安全节能产品。带双接管（阻火）呼吸阀是原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上的安全设备，能起到防止蒸发损耗与保护储罐在受超压或真空时免遭破坏的作用。带双接管（阻火）呼吸阀是安装在固定顶罐上的通风及阻火装置，能起到能起到减少油品蒸发损耗，控制储罐压力平衡和控制火焰的作用。它能对储罐内外压力进行自动调节等特点。呼吸阀内设有静电保护装置，使得该阀时刻与罐体保持同等电位。根据国家标准《石油化工企业设计防火规范》（GB50160-92）之规定：“储存甲、乙类液体的固定式顶罐，应设阻火器和呼吸阀”。呼吸阀的品种很多，各有其不同的性能和特性，在选择时就要按照其特性所满足的条件，是否能达到较佳的运行效果，再多方面考虑一些客观的因素即可。带双接管（阻火）呼吸阀就是其中一个受市场欢迎的产品，带双接管（阻火）呼吸阀在系统中起安全保护作用。在实际应用时，应根据实际需要选择其特性类型，并根据较大排气量选择其通径为较佳方案。带双接管（阻火）呼吸阀是新型改进型呼吸阀，集合呼吸阀与储罐阻火器的双重作用。
二、产品特点
带接管（阻火）单呼阀阀盘采用四氟材料，耐低温，防冻性能好；阻火盘采用不锈钢材质，阻火性优良。壳体选用不锈钢、铸钢和铝合金，结构紧凑，阻火性能强、通气量大、泄漏量小、耐腐蚀、耐低温、防霜冻、易检修，方便等特点。
三、主要技术参数
|
型号 |
HXF-V1 / HXF-VZ1型 |
规格 |
DN25-DN350 PN0.6-PN2.5 |
|
壳体材质 |
AL CS 304 316 316L |
导杆材质 |
AL 304 316 316L |
|
螺帽螺栓 |
CS 304 316 316L |
密封垫片 |
石墨垫片金属垫片聚四氟乙烯 |
|
正压阀盘材质 |
CS 304 316 316L/F4 |
负压阀盘材质 |
/ |
|
正压阀盘压力 |
+36 mmH2O ~ +1000mmH2O |
负压阀盘压力 |
/ |
|
压力等级 |
A级 B级 C级 D级 |
环境温度 |
CS:-30℃~+350℃、SS:-80℃~+350℃ |
|
连接方式 |
法兰连接螺纹连接 |
法兰标准 |
JB GB HG ANSI SH JIS |
|
设计制造检测标准 |
SY/T0511-1996 GB5908-86 |
外表处理 |
CS: paint SS:NO Paint |
四、主要连接尺寸
|
口径DN |
英寸 |
宽度L/mm |
高度H/mm |
|
25 |
1" |
160 |
500 |
|
50 |
2" |
320 |
650 |
|
80 |
3" |
450 |
750 |
|
100 |
4" |
450 |
950 |
|
150 |
6" |
620 |
1100 |
|
200 |
8" |
750 |
1200 |
|
250 |
10" |
850 |
1500 |
|
300 |
12" |
1100 |
1750 |
