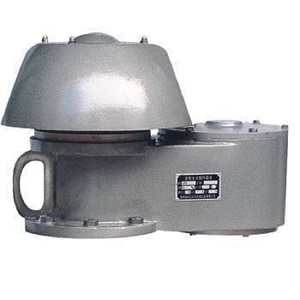

QHXF-2000 全天候防冻呼吸阀
QHXF-2000 全天候防冻呼吸阀
一、产品概述
QHXF-2000全天候防冻呼吸阀防冻性能突出,是适用寒冷地区,可与阻火器配套使用。阀盘结构:I型是聚四氟乙烯薄膜组合的空气垫式阀盘;II型采用F-46新材料研制成型为压塑式阀盘,经久耐用、防冻性能突出,是适用寒冷地区名符其实的“全天候”新产品。
二、产品原理
QHXF-2000全天候防冻呼吸阀充分利用油罐本身的承压能力来减少油蒸气排放,其原理是利用阀盘的重量来控制油罐的呼气正压和吸气负压。当罐内气体的压力在机械呼吸阀 的控制压力范围之内时,呼吸阀不动作,保持油罐的密闭性;当罐内气体空间的压力升高,达到呼吸阀的控制正压时,压力阀被顶开,气体从罐内逸出,使罐内压力 不在继续增高;当罐内气体空间的压力下降,达到呼吸阀的控制负压时,罐外的大气将顶开真空阀而进入罐内,使罐内的压力不在继续下降。
三、主要产品特点
1、该阀具有通风量大、泄漏量小、耐腐蚀性强、防冻性能优点。
2、因天气潮湿风沙情况下,温度达到零度范围内,储罐不可发油使用。
3、急生产时必须先打开量油孔其它之类的供气产品,以保持储罐安全作用。
4、适应能力强,能用于各类油品(石油、柴油、机油)及各类化工产品的储罐当中。
四、主要连接尺寸
公称通径DN |
H |
L |
D |
D1 |
n×φ |
50 |
320 |
320 |
140 |
110 |
4×14 |
80 |
366 |
400 |
190 |
150 |
4×18 |
100 |
380 |
420 |
210 |
170 |
4×18 |
150 |
450 |
520 |
265 |
225 |
8×18 |
200 |
520 |
600 |
320 |
280 |
8×18 |
250 |
600 |
680 |
375 |
335 |
12×18 |
300 |
650 |
750 |
440 |
395 |
12×23 |
350 |
700 |
850 |
490 |
445 |
12×23 |
400 |
750 |
930 |
540 |
495 |
16×23 |
