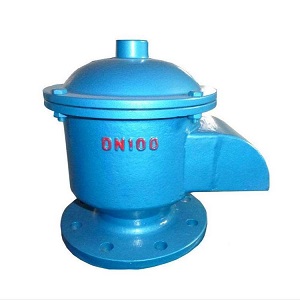

JAV-I 夹套保温呼吸阀
JAV-I 夹套保温呼吸阀
一、产品概述
JAV-I型夹套保温呼吸阀用于安装原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上的安全设备,夹套保温呼吸阀是起蒸发损耗与保护储罐在受超压或真空时免遭破坏的作用,通常与阻火器配套使用。
二、产品原理
JAV-I型夹套保温呼吸阀装在储罐顶部,既有保温功能又解决罐内正压,负压的气体,使罐内的液体进出没有受到阻碍,当外液体输入罐内时有大量的气体往外呼(称正压)。如罐内液体往外输出时罐内须从外空气吸进罐内(称负压)。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏,使罐内的液体质量得到了保障。
三、主要产品特点
1、JAV-I夹套保温呼吸阀材质采用铸钢、不锈钢,耐腐蚀性好。
2、阀盘、阀封环采用不锈钢、四氟乙烯材料。耐低温,防冻性能好。
3、该阀是安装在固定顶罐上的通风装置,减少油品蒸发损耗,控制储罐压力作用。
4、本阀具有通风量大,泄漏量小,耐腐蚀,防冻性好。
5、它能对石油储罐内外压并进行自动调节等特点。
6、结构简单,重量轻,易检修,安装方便。
四、主要连接尺寸
规格 |
重量(Kg) |
安装尺寸(mm) |
||||
D1 |
D1 |
L |
H |
n×Φ |
||
DN50 |
6.5 |
Φ110 |
Φ140 |
160 |
255 |
4×14 |
DN80 |
9.8 |
Φ150 |
Φ185 |
213 |
260 |
4×18 |
DN100 |
12 |
Φ170 |
Φ205 |
265 |
290 |
4×18 |
DN150 |
21 |
Φ225 |
Φ260 |
305 |
330 |
8×18 |
DN200 |
31 |
Φ280 |
Φ315 |
355 |
350 |
8×18 |
DN250 |
35 |
Φ335 |
Φ370 |
420 |
400 |
12×18 |
