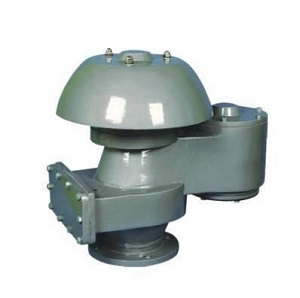

QZF-89 全天候防火呼吸阀
QZF-89 全天候防火呼吸阀
一、产品概述
QZF-89全天候防火呼吸阀既有阻火功能又解决罐内正压、负压，是适用寒冷地区。主要是用来满足储罐大小呼吸的通气与阻火要求安装在储存甲、乙、丙类液体的储罐顶上，确保储罐在超压时免遭破坏，同时减小储罐内介质的蒸发损耗。
二、产品原理
QZF-89全天候防火呼吸阀安装在储罐顶部，是解决罐内正压，负压的气体，使罐内的液体进出没有受到阻碍，当外液体输入罐内时有大量的气体往外呼（称正压）。如罐内液体往外输出时罐内必须从外空气吸进罐内（称负压）。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏，使罐内的液体质量得到了有利的保障。
三、主要技术参数
|
操作压力： |
正压：353Pa（36mmH2O）, 980Pa（100mmH2O） |
|
负压：295Pa（30mmH2O） |
四、主要连接尺寸
|
公称通径DN |
H |
L |
D |
D1 |
n-d |
|
50 |
320 |
320 |
140 |
110 |
4×14 |
|
80 |
366 |
400 |
190 |
150 |
4×18 |
|
100 |
380 |
420 |
210 |
170 |
4×18 |
|
150 |
450 |
520 |
265 |
225 |
8×18 |
|
200 |
520 |
600 |
320 |
280 |
8×18 |
|
250 |
600 |
680 |
375 |
335 |
12×18 |
|
300 |
650 |
750 |
440 |
395 |
12×23 |
|
350 |
700 |
850 |
490 |
445 |
12×23 |
|
400 |
750 |
930 |
540 |
495 |
16×23 |
