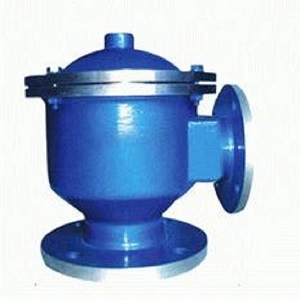

HX8/HXF8 带接管单吸阀
HX8/HXF8 带接管单吸阀
一、产品概述
HX8、HXF8带接管（阻火）单吸阀的阀座为重力式结构。其特点是阀盘与阀座之间采用带空气垫的软接触，气密性好，不易结霜冻结，适宜于寒冷的地区使用。根据国家标准《石油化工企业设计防火规范》（GB50160-92）之规定：“储存甲、乙类液体的固定式顶罐，应设阻火器和呼吸阀”。新型带接管（阻火）单吸阀是原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上的安全设备，是防止蒸发损耗与保护储罐在受超压时免遭破坏的作用。带接管（阻火）单吸阀安装在固定顶罐上的通风及阻火装置，能起到能起到减少油品蒸发损耗，控制储罐压力平衡和控制火焰的作用。它能对储罐内外压力进行自动调节等特点。阀内设有静电保护装置，使得该阀时刻与罐体保持同等电位。带接管（阻火）单吸阀安装在储罐顶部，是排放罐内负压气体的设备，使罐内的液体进入时不会受到阻碍，当罐内液体往外输出时罐内须从外空气吸进罐内（称负压）。如停止工作时带接管（阻火）单吸阀自动关闭不会把罐内液气往外泄漏，使罐内的液体质量得到了保障。带接管（阻火）单吸阀不仅能维持储罐气压平衡，符合储罐在真空时免受破坏，且能减少罐内介质损耗。
二、产品特点
带接管（阻火）单吸阀壳体选用不锈钢、铸钢和铝合金，结构紧凑，阻火性好、通气量大、泄漏量小、耐腐蚀、耐低温、防霜冻、易检修，安全方便等特点。阀盘采用四氟材料，耐低温，防冻性能好；阻火盘采用不锈钢材质，阻火性能良好。
三、主要技术参数
|
型号 |
HX8 / HXF8型 |
规格 |
DN25-DN350 PN0.6-PN2.5 |
|
壳体材质 |
AL CS 304 316 316L |
导杆材质 |
AL 304 316 316L |
|
螺帽螺栓 |
CS 304 316 316L |
密封垫片 |
石墨垫片金属垫片聚四氟乙烯 |
|
正压阀盘材质 |
CS 304 316 316L/F4 |
负压阀盘材质 |
/ |
|
正压阀盘压力 |
+36 mmH2O ~ +1000mmH2O |
负压阀盘压力 |
/ |
|
压力等级 |
A级 B级 C级 D级 |
环境温度 |
CS:-30℃~+350℃、SS:-80℃~+350℃ |
|
连接方式 |
法兰连接螺纹连接 |
法兰标准 |
JB GB HG ANSI SH JIS |
|
设计制造检测标准 |
SY/T0511-1996 GB5908-86 |
外表处理 |
CS: paint SS:NO Paint |
四、主要连接尺寸
|
口径DN |
英寸 |
宽度L/mm |
高度H/mm |
|
25 |
1" |
160 |
165 |
|
40 |
1-1/2" |
190 |
190 |
|
50 |
2" |
220 |
220 |
|
80 |
3" |
270 |
260 |
|
100 |
4" |
310 |
280 |
|
150 |
6" |
380 |
330 |
|
200 |
8" |
450 |
380 |
|
250 |
10" |
520 |
420 |
