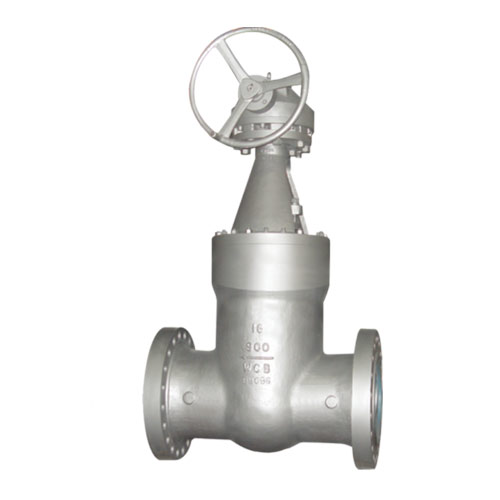

美标磅级闸阀
添加时间：2020-07-25
磅级闸阀结构特点
-
流体阻力小。闸阀阀体内部介质通道是直通的，介质流经通道是直通的，介质流经闸阀时不改变方向，因而流动阻力较小。
-
启闭较省力。启闭时闸板运向相垂直，所以较为省力。
-
介质流动方向一般不受限制。介质可从闸阀任意方向流过，均能达到接通或截断的目的。
磅级闸阀技术参数
-
公称通径：1/2〃~30〃；
-
公称压力：150LB-1500LB；
-
适用温度：≤425℃（WCB）；-29℃~345℃（CF8）；
-
适用介质：油、气、水等（WCB）；硝酸类（CF8）；
-
驱动形式：手动、伞齿轮、电动装置。
磅级闸阀技术标准
-
设计制造：API 600；
-
结构长度：ASME B16.10；
-
连接法兰：ASME.B16.5；
-
压力温度：ASME.B16.34；
-
检查试验：API 598。
磅级闸阀零件材质
|
序号
|
名称
|
材料
|
材料
|
|
1
|
阀体
|
WCB
|
CF8
|
|
2
|
闸板
|
WCB
|
CF8
|
|
3
|
阀盖
|
WCB
|
CF8
|
|
4
|
填料
|
柔性石墨
|
柔性石墨
|
|
5
|
阀杆
|
2Cr13
|
304
|
|
6
|
手轮
|
QT450
|
QT450
|
|
7
|
支架
|
WCB
|
CF8
|
|
8
|
填料压盖
|
WCB
|
CF8
|
|
9
|
密封面
|
13Cr
|
304
|
|
10
|
执行机构
|
手轮/伞齿轮/电动装置
|
手轮/伞齿轮/电动装置
|
