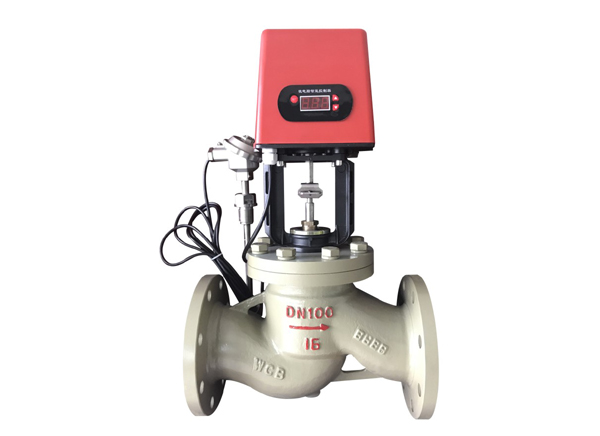

VB-7000电动温控阀
VB-7000电动温控阀
VB-3200/7000系列阀门配以电子驱动控制装置后,能调节蒸汽或冷、热水的流量,广泛用于中央空调,采暖、水处理、工业加工行业等系统的流体控制。
材质说明和技术数据
说明 VB-7000常规阀 VB-7000V高温阀(蒸汽阀)
材料 阀体/阀盖 HT250 HT250/Q235A
阀座 黄铜 不锈钢
阀杆密封件 聚四氟乙稀挡环+橡胶O型密封圈 聚四氟乙稀挡环+橡胶O型密封圈
阀板/阀瓣 铸造黄铜 高强度铸造黄铜+不锈钢阀座
阀杆 iCr18Ni9(AIS1302)φ9不锈钢
承压 1.6MPa 1.6MPa
工作介质 水 水/蒸汽
流体温度 -1095 -10180联接方式 PN1.6法兰
流速特性 等百份比/线性
泄漏量 少于Kv值的0.05%
工作原理
本系统适用于空调系统的新风机组冬/夏季温度控制。
由温度传感器TE-1,比例积分温度控制器TC-1和电动两通调节阀TV-1组成送风温度控制系统,安装在送风管道的TE-1把检
测到的温度信号传送至TC-1,由TC-1将TE-1的检测值与设定值不断比较,同时不断地输出信号,控制TV-1的开度连接可调,
最终使TE-1测量的环境温度保持在设定的温度范围内。
空气压差开关DPS-1是用来检测过滤网的透气情况,过滤网越脏,透气率越低,其两侧的压力差越大。当压力差超过DPS-1
的设定值时,微动开关运作,发出报警信号。
当盘管后的温度低于某限值时,低温保护开关TS-1切断送风机的电源,从而使新风风阀关闭,防止盘管内的水结冰,涨裂
盘管。
SW-1为内置冷/暖运行状态的转换。
代 号 |
型 号 |
说 明 |
TE-1 |
TSC-8212-103B34 |
风管式温度传感器 |
TC-1 |
TC-8312-11K |
比例积分温度控制器,080 |
TV-1 |
AV/AB |
电动两通阀 |
DA-1 |
AM24/AM220 |
风阀驱动器 开/关 |
DPS-1 |
P33AB |
空气压差 开/关 |
TX-1 |
TR40 |
变压器,220/24VAC,40VA |
TS-1 |
A11D |
低温断路恒温器,带手动复位按钮 |
SW-1 |
|
远程冬夏季转换开关 |
