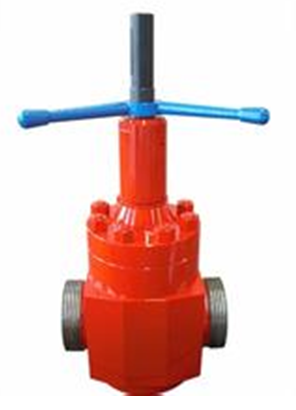

钻井高压泥浆闸阀
钻井高压泥浆闸阀
产品工作原理和用途:
高压泥浆闸阀有非金属密封和金属密封两种,主要用于油矿钻井泥浆循环系统设备,控制泥浆流通与关闭,连接形式为梯形螺纹或法兰式,安装快速方便,钢性强,安全可靠,阀座与闸板密封效果好,开启轻便。阀门两端与管道连接密封,采用球面活动接触与0型橡胶密封圈相结合的活动接头,产品结构性能可靠,特别适用于管道两端中心要求不高的场合。
适用于钻井过程中对泥浆混合物控制的阀——简称泥浆阀,属于高压阀门技术领域。该阀包括有进、出液端的阀体,阀体的进、出液端之间的阀座中装有平板闸板,平板闸板的上端与阀杆衔接,所述阀杆与手轮通过螺纹副连接,其改进之处在于:阀座由包覆橡胶的两圆环内骨架及支撑环构成通道,其水平截面呈长轴与液流方向一致的椭圆形,嵌装在阀体进、出液端之间的盲孔中,包覆橡胶的两圆环内骨架之间留有宽度小于平板闸板厚度的圆弧槽。由于椭圆形截面的阀座与阀体上的盲孔形成过盈配合,减少与阀体大面积过赢,因此产生了理想的密封效果,而阀座中的圆环内骨架则长期保持着阀座的基本形状,使其具有足够的使用寿命。
产品结构特点:
1、闸板下部开有导流孔。
2、阀体承载能力高。
3、通道为直通式流阻力小。
4、密封可靠,磨擦力小。
5、双重密封。
6、实现流量的任意调节。
7、采用浮动阀座,双向启闭,密封可靠,启闭灵活。
产品性能参数:
工作温度 |
≤110℃ |
阀体材料 |
优质碳钢、合金钢 |
适用介质 |
泥浆、水 |
产品主要尺寸:
公称通径 DN(mm) |
尺寸(mm) |
重量 (Kg) |
|||||||
DN |
L |
L1 |
Tr |
SR |
H |
H1 |
DO |
||
50 |
47 |
212 |
30 |
120×6 |
40 |
364 |
312 |
440 |
60 |
65 |
57 |
235 |
30 |
130×6 |
40 |
402 |
330 |
480 |
75 |
80 |
70 |
267 |
35 |
150×6 |
60 |
495 |
41 1 |
500 |
90 |
100 |
92 |
330 |
45 |
180×8 |
74 |
543 |
443 |
500 |
110 |
