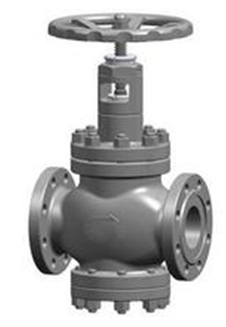

    FJ41、FJL41、CJ41节流截止放空阀

    产品工作原理和用途:

          1、常闭状态:阀瓣硬密封付压在阀座凸台上,形成一道硬质密封,同时嵌在阀瓣上的软质密封与阀座端面紧压,形成第二道密封,双质密封结构保证了阀门的零泄漏,再由于阀瓣开设了平衡孔,使阀门在关闭、开启时,阀瓣受到较小的作用力,也使阀门开启、关闭时具有较小的力矩。

          2、缓压状态:阀瓣底端离开阀座密封面时,由于阀瓣底端面接近笼形套开糟处底边缘,此时阀瓣与笼形套内径形成一道密封。而没有直接放空泄压,从而达到缓和作用。

          3、节流状态:阀瓣底羰离开阀座,进一步开启,小节流头处形成一级节流,高速流体经缓压节流后直接流向小阀瓣,由于阀套窗口边缘是最终节流面,高压介质直接冲刷节流通道时,阀瓣底端由于介质向改变产生涡流,缓减了介质地阀瓣的直接冲刷,从而阀座密封也避开了介质的直接冲刷,同时由于阀瓣密封面是锥形的,可以吹扫阀座密封面上的污物及杂质,保护密封面,从而延长阀门的使用寿命。

          4、全开状态:阀瓣处于全开启状态时,整个阀门处于全放空状态,流体在冷门中的阻力较小,缩短了放空时间,提高了阀门的放空效果。

         产品结构特点:

         1、本阀是一种新型的节流、截止、放空产品,该阀门采用笼形迷军团节流,具有多级节流效果,节流效果明显、密封可靠、操作维护方便等特点。

         2、阀门采用双重密封(硬、软质密封)使密封可靠、硬质合金封面可以更耐气流冲刷、耐磨损,双重密封能做到在高压气体介质条件下的零泄漏。阀门使用寿命长。

         3、阀座的密封面采用锥度密封,有利于阀门自身清洗附在密封面上的脏物。

         4、阀门的阀瓣上设置了平衡孔,活塞式密封,保证了启/闭全压差条件下稳定操作,开启轻便灵活、启闭扭矩小。

         5、节流截止放空阀和双作用式节流阀同时具有节流与截止(密封为零泄漏)作用节流部位与密封面分开,以减小气流对密封的冲刷。

         6、双作用式节流截止阀还具有多级节流功能,节流压差大,能适用于高压下的节流与截止。

         7、填料采用带自密封能力的V形填料结构,无需调节,开、关极为轻便。填料函处设有辅助密封油脂注入结构,使阀门填料密封性能可靠。

         8、本阀门可以进行在线维修,管线可以带压状态下更换填料等一系列易损件。

         9、本阀在阀门的底部设置了较大的排污孔,必要时要以打开,清理阀内污物。


    产品性能参数:



    压力等级

    常温下压力试验(MPa)

    适用温度℃

    适用介质

    密封

    上密封

    壳体

    气体密封

    “G”型

    “D”型

    普通型

    抗硫型

    基本型

    公称压力PN(MPa)

    1.6

    1.76

    1.76

    2.4

    0.6

    -29~250

    -46~121

    -29~121

    含H 2 S和Co 2〉500Mg/m 3的介质

    石油、天然气、水等

    2.5

    2.75

    2.75

    3.75

    0.6

    4

    4.4

    4.4

    6

    0.6

    6.4

    7.04

    7.04

    9.6

    0.6

    10

    11

    11

    15

    0.6

    16

    17.6

    17.6

    24

    0.6



    产品主要零件材料:

    零件名称

    阀体、阀盖

    阀瓣

    阀杆

    阀座

    阀杆螺母

    密封圈

    填料

    密封指

    基本名称

    WCB

    合金钢(特殊处理)

    不锈钢

    合金钢(特殊处理)

    铝青铜

    填充聚四氟乙烯

    填充聚四氟乙烯膨胀石墨

    耐油密封脂

    抗硫型

    抗硫不锈钢

    抗硫密封脂



    产品主要尺寸:

    公称压力PN(MPa)

    尺寸(mm)

    DN(mm)

    25

    40

    50

    80

    100

    150

    200

    250

    1.6

    L

    216

    230

    230

    310

    350

    480

    600

    730

    H

    243

    265

    346

    409

    484

    521

    594

    621

    H1

    86

    108

    115

    146

    163

    202

    292

    355

    D0

    180

    250

    250

    300

    300

    350

    350

    400

    重量(Kg)

    17

    24

    27

    52

    60

    125

    165

    285

    2.5

    L

    216

    230

    230

    310

    350

    480

    600

    730

    H

    243

    265

    346

    409

    433

    521

    594

    621

    H1

    86

    108

    115

    146

    163

    202

    292

    355

    D0

    180

    250

    250

    300

    300

    350

    350

    400

    重量(Kg)

    17

    24

    27

    55

    66

    140

    180

    310

    4

    L

    216

    230

    230

    310

    350

    480

    600

    730

    H

    243

    265

    346

    409

    433

    521

    594

    621

    H1

    86

    108

    115

    146

    163

    202

    292

    355

    D0

    180

    250

    250

    300

    300

    350

    350

    400

    重量(Kg)

    20

    29

    32

    67

    80

    168

    215

    372

    6.4

    L

    216

    230

    230

    310

    350

    480

    600

    730

    H

    243

    265

    346

    409

    433

    521

    594

    621

    H1

    86

    108

    115

    146

    163

    202

    292

    355

    D0

    180

    250

    250

    300

    300

    350

    350

    400

    重量(Kg)

    20

    29

    32

    67

    80

    168

    215

    372

    10

    L

    230

    20

    300

    380

    430

    559

    660

    787

    H

    245

    265

    287

    409

    433

    531

    709

    817

    H1

    78

    106

    110

    152

    169

    225

    321

    399

    D0

    200

    250

    300

    350

    250

    400

    500

    500

    重量(Kg)

    29

    42

    55

    95

    120

    240

    310

    530

    16

    L

    230

    260

    300

    390

    450







    H

    215

    265

    237

    414

    440







    H1

    78

    105

    110

    155

    175







    D0

    200

    250

    300

    350

    350







    重量(Kg)

    35

    50

    65

    116

    145
