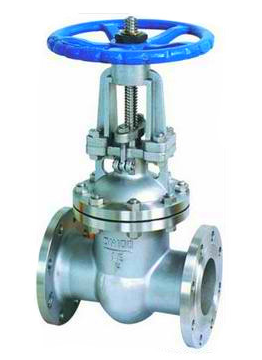

ZBPZ44Y自动补尝平衡式双平板闸阀
ZBPZ44Y自动补尝平衡式双平板闸阀
产品工作原理和用途:
自动补偿平衡式双平板闸阀是一种结构新颖的闸阀产品,它具有启闭力矩小、速度快、振动小、使用寿命长、操作安全可靠等特点,主要用于气、液体输送管道的切断或泄放。
产品结构特点:
1、阀门采用两块互相平行的闸板及其楔紧装置组成的密封结构取代传统的楔式闸阀结构。
2、阀门密封机构各零件互相分离,即使在温度变化时引起变形也仍能保证密封,且不会因高温膨胀而使闸板挤住打不开。
3、阀门密封采用耐磨、耐腐蚀材料制成,延长了阀门的使用寿命。
4、在高温、高压情况下,进口一侧闸板设计为可泄压方式、防止由于温度变化而引起的腔内压力异常升高的现象,保证使用安全。
5、全封闭结构,防护性能好,可全天候使用。
产品性能参数:
压力等级 |
常温下压力试验(MPa) |
适用温度℃ |
适用介质 |
|||||||
壳体 |
左密封 |
右密封 |
低压密封 |
“G”型 |
“D”型 |
普通型 |
“抗硫”型 |
“基本”型 |
||
公称压力(MPa) |
1.6 |
2.4 |
1.76 |
1.76 |
0.6 |
-29~250 |
-46~121 |
-29~121 |
含H2O和Co2500Mg/m3的介质 |
石油、天然气、水等 |
2.5 |
3.75 |
2.75 |
2.75 |
0.6 |
||||||
4.0 |
6.0 |
4.4 |
4.4 |
0.6 |
||||||
6.4 |
9.6 |
7.04 |
7.04 |
0.6 |
||||||
磅级Lb |
150 |
3.1 |
2.3 |
2.3 |
0.6 |
|||||
300 |
7.6 |
5.52 |
5.52 |
0.6 |
产品主要零件材料:
零件名称 |
阀体、阀盖 |
闸板 |
阀杆 |
阀座 |
阀杆螺母 |
密封圈 |
填料 |
密封脂 |
“基本”型 |
WCB |
合金钢(特殊处理) |
不锈钢 |
焊硬质合金 |
铝青铜 |
填充四氟 |
填充四氟膨胀石墨 |
耐油密封脂 |
“抗硫”型 |
抗硫不锈钢 |
抗硫密封脂 |
产品主要尺寸:
公称PN (MPa) |
尺寸 |
||||||||||||||
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
1.6 |
L |
250 |
265 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
800 |
H |
417 |
452 |
530 |
607 |
614 |
850 |
1060 |
1225 |
1415 |
1630 |
1780 |
2050 |
2181 |
2599 |
|
D0 |
240 |
240 |
280 |
300 |
300 |
350 |
400 |
450 |
500 |
500 |
600 |
720 |
720 |
720 |
|
重量Kg |
22 |
30 |
44 |
47 |
76 |
96 |
160 |
228 |
300 |
388 |
566 |
900 |
958 |
1410 |
|
2.5 |
L |
250 |
265 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
800 |
H |
417 |
452 |
567 |
590 |
756 |
880 |
1041 |
1260 |
1415 |
1630 |
1780 |
2050 |
2181 |
2599 |
|
D0 |
240 |
240 |
280 |
320 |
320 |
400 |
400 |
450 |
500 |
500 |
600 |
720 |
720 |
720 |
|
重量Kg |
23 |
32 |
46 |
67 |
78 |
112 |
218 |
290 |
324 |
423 |
566 |
900 |
958 |
141 |
|
4 |
L |
250 |
280 |
310 |
350 |
400 |
450 |
550 |
650 |
750 |
850 |
950 |
1050 |
1150 |
1350 |
H |
417 |
452 |
567 |
590 |
776 |
885 |
1065 |
1250 |
1531 |
1700 |
1770 |
1820 |
1880 |
2200 |
|
D0 |
240 |
240 |
280 |
320 |
350 |
400 |
500 |
550 |
640 |
640 |
640 |
680 |
680 |
680 |
|
重量Kg |
28 |
35 |
47 |
68 |
115 |
150 |
235 |
374 |
550 |
890 |
1235 |
1400 |
1506 |
1780 |
|
6.4 |
L |
250 |
280 |
310 |
350 |
400 |
450 |
550 |
650 |
750 |
850 |
950 |
|
|
|
H |
505 |
545 |
605 |
665 |
780 |
980 |
1120 |
1332 |
1680 |
1745 |
1820 |
|
|
|
|
D0 |
280 |
280 |
320 |
400 |
400 |
450 |
550 |
550 |
640 |
640 |
680 |
|
|
|
|
重量Kg |
44 |
64 |
84 |
119 |
174 |
266 |
388 |
500 |
550 |
898 |
1234 |
|
|
|
