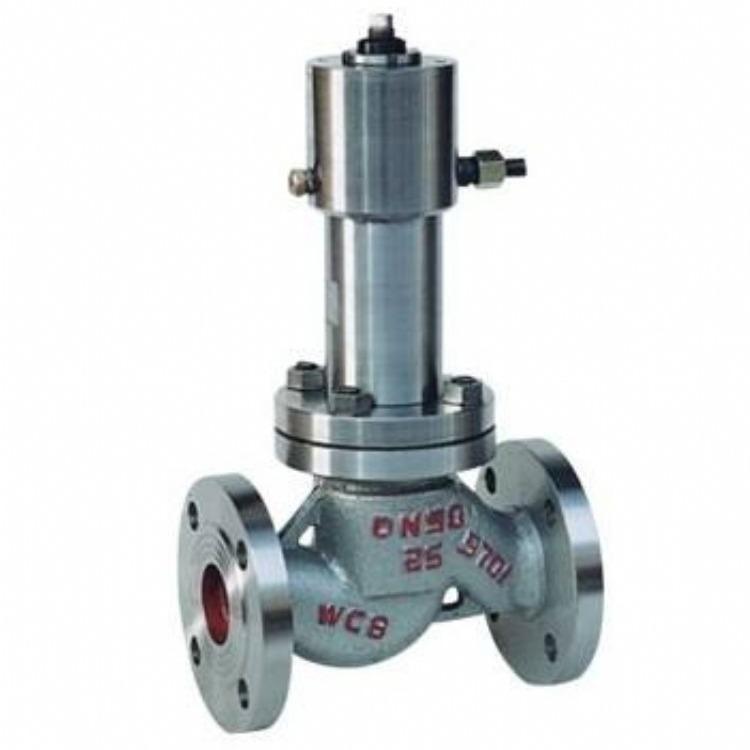

紧急切断阀是一种安全保护阀。安装在液化石油气储罐站液相与气相管路上，与空压机(或储气罐)配套使用， 以便在管道发生大量泄漏时，气源泄压或高温使易熔塞合金熔化，阀门自动关闭止漏，起安全保护作用。此阀也可做为气动截止阀使用。可实现远距离控制，关闭迅速，开启灵活。是替代进口的理想选择。
主要设计参数
设计、制造：GBJ16008-90
法兰连接：JB/T79-94、GB9113-2000
结构长度：GB12221-89
公称通径：DN50~DN350mm
公称压力：PN2.5、4.0MP。
主要性能参数
|
公称压力 |
壳体试验 |
密封试验 |
紧急切断时间 |
适用介质 |
适宜温度 |
|
2.5 |
3.75 |
2.75 |
?10s |
液化气、天然气等介质 |
-40~+80℃ |
|
4.0 |
6.0 |
4.4 |
主要零件材料
|
阀体、阀盖 |
阀座、阀瓣、阀杆 |
弹簧 |
密封面 |
|
WCB |
不锈钢 |
铬钒钢 |
聚四氟乙烯 |
主要外形尺寸
|
公称通径 DN(mm) |
尺寸（mm） |
管接头 |
|||||||||
|
D |
D1 |
D2 |
d2 |
f2 |
b |
L |
H |
H1 |
Z-фd |
||
|
50 |
160 |
125 |
100 |
88 |
4 |
20 |
230 |
346 |
359 |
4-18 |
R1/4 |
|
65 |
180 |
145 |
125 |
- |
- |
- |
290 |
337 |
354 |
- |
|
|
80 |
195 |
160 |
135 |
121 |
4 |
22 |
310 |
445 |
465 |
8-18 |
|
|
100 |
230 |
190 |
160 |
150 |
4.5 |
24 |
350 |
590 |
623 |
8-22 |
|
|
150 |
300 |
250 |
218 |
204 |
4.5 |
28 |
444 |
- |
580 |
8-25 |
R1/2 |
|
200 |
360 |
310 |
278 |
260 |
4.5 |
30 |
559 |
- |
645 |
12-25 |
|
|
250 |
425 |
370 |
332 |
313 |
4.5 |
32 |
622 |
- |
750 |
12-30 |
|
|
300 |
485 |
430 |
390 |
364 |
4.5 |
36 |
711 |
- |
1100 |
16-30 |
|
|
350 |
550 |
490 |
448 |
422 |
5 |
40 |
838 |
- |
1380 |
16-34 |
|
