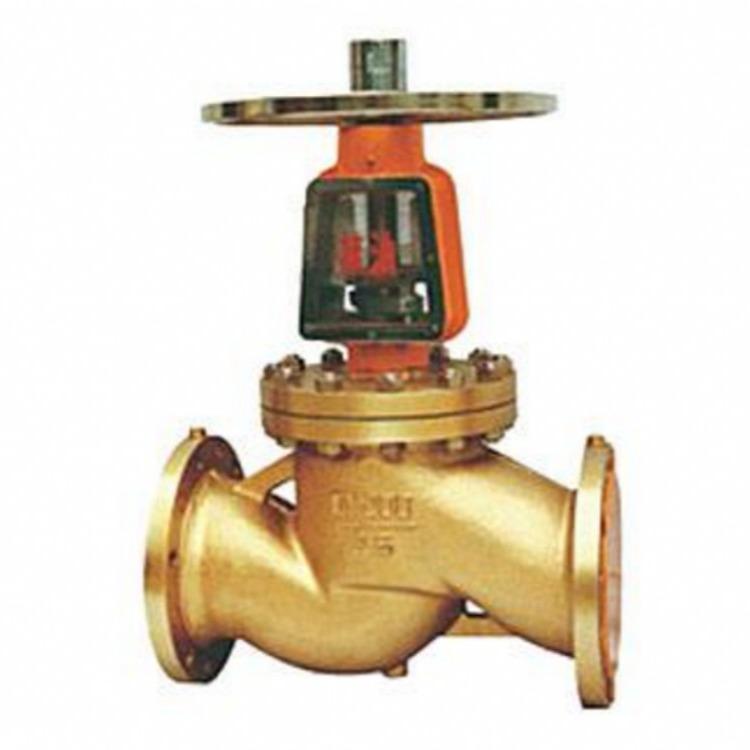

铜氧气截止阀
铜氧气截止阀
一、产品用途：
产品用途氧气专用截止阀采用材质优良的硅黄铜或不锈钢铸造而成，具有机械强度高，耐磨损、安全性好等优点。使用在氧气管路上，具有zui佳的防爆阻燃性能，消除了氧气管路上的不安全因素
二、产品特点：
1、防燃阻火：主要部件的材质为铜合金，属不可燃材料，即使与高速气流中的固体粒子碰撞也不会产生火花。因此，本阀具有的防燃阻火性能2、安全可靠：本阀带有防尘、防水、防油污装置，所有与氧气接触的阀件在组装前均经过严格脱脂和禁油措施，填料材质为聚四氟乙烯，可确保使用时安全可靠
三、技术参数：
性能参数公称通径（DN）15－400公称压力（MPa）1.62.54.0试验压力
（MPa）强度2.43.756.0密封1.762.754.4适用温度≤200℃适用介质氧气阀体硅黄铜、不锈钢阀杆不锈钢阀芯铜、不锈钢填料聚四氟乙烯
四、主要性能参数：
|
公称压力 |
1.6 |
2.5 |
4 |
|
水压强度试验压力Mpa |
2.4 |
3.75 |
6 |
|
水压密封试验压力Mpa |
1.76 |
2.75 |
4.4 |
|
气压强度试验压力Mpa |
1.76 |
2.75 |
4.4 |
|
气压密封试验压力Mpa |
1.76 |
2.75 |
4.4 |
|
最大工作压力Mpa |
1.6 |
2.5 |
4 |
|
工作温度 |
-20~150℃ |
||
|
适用介质 |
氧气,氮气,空气等 |
||
五、主要连接尺寸：
|
公称压力 |
公称通径 |
尺寸 mm |
重量 |
|||||||
|
L |
D |
K |
D1 |
D0 |
C |
H |
Z-φd |
|||
|
1.6 |
15 |
130 |
95 |
65 |
45 |
120 |
14 |
230 |
4-φ14 |
2 |
|
20 |
150 |
110 |
75 |
55 |
140 |
14 |
230 |
4-φ14 |
3 |
|
|
25 |
160 |
115 |
85 |
65 |
140 |
14 |
310 |
4-φ14 |
4 |
|
|
2.5 |
15 |
130 |
95 |
65 |
45 |
120 |
16 |
230 |
4-φ14 |
5 |
|
20 |
150 |
105 |
75 |
55 |
140 |
16 |
230 |
4-φ14 |
7 |
|
|
25 |
160 |
115 |
85 |
65 |
140 |
16 |
310 |
4-φ14 |
9 |
|
|
4.0 |
15 |
130 |
95 |
65 |
45 |
120 |
16 |
230 |
4-φ14 |
5 |
|
20 |
150 |
105 |
75 |
55 |
140 |
16 |
230 |
4-φ14 |
7 |
|
|
25 |
160 |
115 |
85 |
65 |
140 |
16 |
310 |
4-φ14 |
9 |
|
