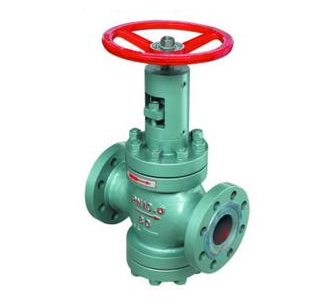

放空阀
放空阀
一、放空阀简介:
放空阀应用是在联合循环电厂中最重要的一个应用程序。这些阀门必须在运行刚开始时将余热锅炉的主蒸汽绕过汽轮机排放到大气中,以确保机组温度不会上升太快。这样做是因为过程管线在允许蒸汽通过汽机旁路阀倾泻到冷凝器之前,已经热起来了。
二、放空阀工作原理:
在此应用,高温主蒸汽(高压/中压/低压)被旁路到大气中,在余热锅炉点火开始,压力和温度上升到某一特定点时。由于控制阀承受了全压差,阀门和下游管道会产生高噪音和高振动。因此,下游通常会安装如扩散器或消音器等限流设备。这样设计是为阀门提供一个背压,以限制压降以及随后产生的噪音和振动。它还可用于在离开系统被引入到大气中之前减轻噪音。控制阀噪声的要求通常是85分贝。在某些情况下,保温层可以用来满足噪声的要求。
然而,在许多应用中,下游的管道阀门没有任何保温。远场噪声要求取决于工厂的所在地,但一般在围栏线要求为60分贝。除了噪音和振动外另一个问题是严密关断。由于这些阀通常用于在启动过程中或工厂跳车的情况,他们必须在正常运行期间保持关闭。如果阀门有明显的泄漏,蒸汽就会损失。很多时候,损失的蒸汽就足以影响汽轮机性能保证。
三、放空阀的类别:
高压放空阀:4"-8”的ANSI 2500的EH阀体,采用C12A铬钼合金钢材质,带Whisper III或WhisperFlo降噪内件,C型密封严密关断结构,并结合下游扩散/消声器。
中压/热再热放空阀:6"-12"的ANSI 900的EH或EU阀体,采用C12A铬钼合金钢材质(热再热);或者6"-8"的ED阀,WC9铬钼钢阀体材质(中压),带利用Whisper III或WhisperFlo降噪内件,C型密封严密关断结构,并结合下游扩散/消声器。
低压放空阀:6"-12"的ANSI 600的ET阀体,采用WCC碳钢材质,带Whisper III或WhisperFlo降噪内件,高温严密关断结构,并结合下游扩散/消声器。
