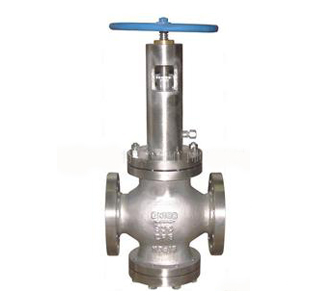

SLF41YF双作用放空阀
SLF41YF双作用放空阀
◆产品结构特点:
1、此阀是一种新型的节流、截止、放空产品,该阀门采用笼形迷军团节流,具有多级节流效果,节流效果明显、密封可靠、操作维护方便等特点。
2、阀门采用双重密封(硬、软质密封)使密封可靠、硬质合金封面可以更耐气流冲刷、耐磨损,双重密封能做到在高压气体介质条件下的零泄漏。阀门使用寿命长。
3、阀座的密封面采用锥度密封,有利于阀门自身清洗附在密封面上的脏物。
4、阀门的阀瓣上设置了平衡孔,活塞式密封,保证了启/闭全压差条件下稳定操作,开启轻便灵活、启闭扭矩小。
5、节流截止放空阀和双作用式节流阀同时具有节流与截止(密封为零泄漏)作用节流部位与密封面分开,以减小气流对密封的冲刷。
6、双作用式放空阀还具有多级节流功能,节流压差大,能适用于高压下的节流与截止。
7、填料采用带自密封能力的V形填料结构,无需调节,开、关极为轻便。填料函处设有辅助密封油脂注入结构,使阀门填料密封性能可靠。
8、本阀门可以进行在线维修,管线可以带压状态下更换填料等一系列易损件。
9、本阀在阀门的底部设置了较大的排污孔,必要时要以打开,清理阀内污物。
◆产品引用标准: API 6D 管道阀门规范 GB12235 通用阀门法兰连接钢制截止和升降式止回阀 ANSI B16.5a 管法兰及法兰管件 JB/T79.1-79.2 整体铸钢管法兰 GB/T13927 通用阀门压力试验 JB/T9092 阀门的检验与试验 |
压力等级 | 常温下压力试验(MPa) | 适用温度℃ | 适用介质 | |||||||
密封 | 上密封 | 壳体 | 气体密封 | “G”型 | “D”型 | 普通型 | 抗硫型 | 基本型 | ||
公称压力PN(MPa) | 1.6 | 1.76 | 1.76 | 2.4 | 0.6 | -29~250 | -46~121 | -29~121 | 含H 2 S和Co 2 〉500Mg/m 3 的介质 | 石油、天然气、水等 |
2.5 | 2.75 | 2.75 | 3.75 | 0.6 | ||||||
4.0 | 4.4 | 4.4 | 6.0 | 0.6 | ||||||
6.4 | 7.04 | 7.04 | 9.6 | 0.6 | ||||||
10.0 | 11.0 | 11.0 | 15.0 | 0.6 | ||||||
16.0 | 17.6 | 17.6 | 24.0 | 0.6 |
◆产品主要零件的材料说明:
序号 | 零件名称 | 材质 | 序号 | 零件名称 | 材质 |
1 | 双头螺柱 | 35CrMo | 14 | 阀盖 | 25 |
2 | 螺母 | 35 | 15 | 下填料垫 | 1Cr13 |
3 | 底盖 | 20 | 16 | 中填料 | PTFE |
4 | O形圈 | NBR | 17 | 中填料 | NBR |
5 | 阀体 | WCB | 18 | 上填料垫 | 1Cr13 |
6 | 阀座 | 20+ENP | 19 |
隔环 Spacing ring |
PTFE |
7 | 内六角圆柱头螺钉 | 35 | 20 | 填料压盖 | 45 |
8 |
压板 Pressing plate |
20 | 21 |
支架 Yoke |
WCB |
9 | 密封圈 | NBR | 22 | 阀杆螺母 | ZQAL9-4 |
10 | 芯套 | 20+ENP | 23 | 手轮 | 20 |
11 | 阀瓣 | 2Cr13+Ni60 | 24 | 螺母 | 35 |
12 | 钢球 | Gcr15 | 25 | 注脂阀 | 25+镀锌(组件) |
13 | 阀杆 | 2Cr13 |
